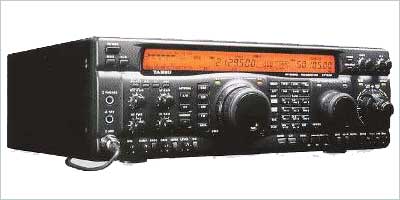

РЕГУЛИРОВКА НЕКОТОРЫХ ХАРАКТЕРИСТИК ТРАНСИВЕРА YAESU FT-920 (часть 2)

В предыдущей части, посвященной трансиверу FT-920 фирмы YAESU [1], были рассмотрены некоторые конструктивные особенности и эксплуатационные возможности, а также приведена методика проведения регулировок нескольких важнейших его характеристик.
Во второй части статьи излагается методика проведения регулировок, позволяющих несколько улучшить или скорректировать характеристики трансивера.
1. Совмещение центров полос пропускания фильтров ПЧ
Эта регулировка позволяет получить одинаковые пределы смещения центров полос пропускания каждой ПЧ при вращении регулятора SHIFT, так как при несовпадении центров полос полностью пропадает прием в одном из крайних положений регулятора.
В режиме меню выбирают функцию F-10, на дисплее появится надпись "SFOSET". Устанавливают ручку SHIFT в среднее положение (имеется фиксирующий паз) и нажимают кнопку ENT.
2. Проверка и регулировка передающего тракта (предварительная регулировка ПЧ) позволяет получить максимально возможный уровень мощности сигнала на выходе передатчика при отключенной системе ALC.
К антенному разъёму трансивера подключают ваттметр и эквивалент антенны сопротивлением 50 Ом. Устанавливают регуляторы RF PWR и MIC GAIN соответственно по часовой и против часовой стрелки до упора, а переменный резистор VR1018, расположенный на плате MAIN UNIT, - в среднее положение. Устанавливают режим CW и нажатием кнопки МОХ переводят трансивер в режим передачи. Вращением сердечников трансформаторов Т1027-Т1033 и Т1038 платы MAIN UNIT добиваются максимальных показаний ваттметра.
3. Регулировка измерителя КСВ
Эквивалент антенны сопротивлением 50 Ом подсоединяют к антенному разъёму, подключают вольтметр постоянного тока между конт. 7 разъёма J1014 платы MAIN UNIT и корпусом трансивера. Вращают регулятор RF PWR до упора по часовой стрелке, переменный резистор VR1018 той же платы - в среднее положение. Выбирают режим CW и кнопкой МОХ переводят трансивер в режим передачи. Вращая регулятор подстроечного конденсатора ТС4001 платы LPF UNIT, добиваются минимальных показаний вольтметра.
4. Регулировка системы ALC предотвращает мгновенные броски мощности, которые могут превысить рассеиваемую мощность выходных транзисторов и вывести их из строя при работе трансивера на передачу в режиме SSB.
Эквивалент антенны сопротивлением 50 Ом подсоединяют к антенному разъему трансивера. Устанавливают переменные резисторы VR1011, VR1016 платы MAIN UNIT и регулятор RF PWR до упора по часовой стрелке, а резистор VR1018 той же платы - против часовой стрелки. Настраивают трансивер на частоту 50, 100 МГц. Выбирают режим CW. Кнопкой МОХ переводят трансивер в режим передачи и регулировкой переменного резистора VR1018 добиваются, чтобы показания ALC-метра были минимальными.
Примечание. Все последующие регулировки производятся при подключённом эквиваленте антенны сопротивлением 50 Ом и установленном в положение максимальной мощности (т.е. до упора по часовой стрелке) регуляторе RF PWR. Иные условия оговариваются в каждом отдельном пункте статьи особо.
5. Регулировка выходной мощности проводится, если пределы регулировки и максимум выходной мощности не соответствуют паспортным значениям
Переменные резисторы VR1011 и VR1016, расположенные на плате MAIN UNIT, вращают до упора по часовой стрелке и устанавливают частоту 14,200 МГц и режим CW.
Кнопкой МОХ переводят трансивер в режим передачи и резистором VR1016 добиваются показаний ваттметра 100±5 Вт. Далее переводят трансивер в режим приёма, устанавливают частоту 52,000 МГц и режим CW. Переводят трансивер в режим передачи и вращением движка резистора VR1011 добиваются показаний ваттметра 100±5 Вт. Выключают режим передачи. Выбирают пункт F23 меню, на дисплее появится надпись "POWTEST", после чего выбирают режим "Ро 50 on".
Переводят аппарат в режим передачи, вращением движка переменного резистора VR1013 платы MAIN UNIT устанавливают значение выходной мощности 50±5 Вт и нажимают кнопку ENT.
6. Регулировка подавления несущей SSB производится путем балансировки модулятора DSB-сигнала.
Устанавливают трансивер в режим SSB, регулятор MIC GAIN вращают против часовой стрелки до упора. Переводят трансивер в режим передачи и вращением движка переменного резистора VR 1004 платы MAIN UNIT добиваются минимальных показаний ваттметра.
7. Окончательная регулировка усиления по ПЧ передатчика.
Если этот параметр не отрегулирован, то нарушается работа системы ALC, что в свою очередь приводит к тому, что уровень выходной мощности передатчика изменяется в зависимости от вида модуляции и рабочего диапазона частот.
Подключают генератор низкой частоты к разъёму микрофона (конт. 8) и подают сигнал амплитудой 0,4 мВ и частотой 1 кГц. Вращают движок переменного резистора VR 1019 платы MAIN UNIT до среднего положения. Выбирают пункт меню в соответствии с таблицей и нажимают кнопку ENT для перевода трансивера в режим передачи. Регулятором VFO-B устанавливают выходную мощность 75±5 Вт по показаниям ваттметра, после чего нажимают кнопку ENT.
Повторяют эту регулировку для каждого диапазона в соответствии с таблицей.


8. Регулировка чувствительности ALC-Метра проводится в случае, когда при нормальной нагрузке передатчика (50 Ом) показания внутреннего измерителя ALC превышают предельно допустимые значения.
С генератора низкой частоты на микрофонный вход подают сигнал частотой 1 кГц и амплитудой 3 мВ. Включают трансивер в режим передачи и регулятором MIC GAIN устанавливают показания измерителя ALC на первое деление в начале шкалы. Увеличивают сигнал до амплитуды 7,5 мВ и устанавливают движок переменного резистора VR1019 платы MAIN UNIT в такое положение, чтобы показания ALC-метра были максимальными.
9. Регулировка внутреннего измерителя МОЩНОСТИ проводится, если его показания отличаются от показаний внешнего измерителя.
В гнездо антенны трансивера подключают внешний калиброванный ваттметр. К выходу ваттметра подключают эквивалент антенны сопротивлением 50 Ом с максимальной рассеиваемой мощностью около 200 Вт. Переводят трансивер в режим CW и включают внутренний измеритель мощности. Регулятор RF PWR вращают до упора по часовой стрелке. Вращают движок резистора VR1021 платы MAIN UNIT так, чтобы показания внутреннего измерителя полностью совпадали с показаниями калиброванного ваттметра.
10. Регулировка системы защиты передатчика от перегрузок
Правильная регулировка системы позволяет трансиверу безотказно работать при значительном изменении КСВ. К антенному входу трансивера подсоединяют эквивалент антенны с сопротивлением 16,6 Ом. Устанавливают регулятор RF PWR в положение максимальной мощности и выбирают режим CW. Включают трансивер в режим передачи и движком резистора VR1017 платы MAIN UNIT устанавливают выходную мощность 50 Вт (по показаниям внутреннего ваттметра). Далее устанавливают частоту трансивера 3,750 МГц. Включают передатчик и движком резистора VRI022 той же платы добиваются показаний внутреннего KGB-метра равным 3.
11. Корректировка АЧХ тракта передачи
Эта регулировка необходима, так как все выпускаемые кварцевые фильтры ПЧ имеют погрешность центральной частоты АЧХ, т.е. слегка отличаются друг от друга, поэтому необходимо совместить полосы пропускания всех фильтров приемного тракта путем изменения частоты одного из трёх гетеродинов.
К антенному разъёму трансивера подключают эквивалент антенны сопротивлением 50 Ом, к разъёму микрофона - внешний генератор низкой частоты. Регуляторы RF PWR и MIC GAIN вращают по часовой стрелке до упора. Трансивер переводят в режим LSB. Выбирают функцию F-28 меню, на дисплее появится надпись "LSB-TCA", после чего ручкой VFO-B устанавливают значение "0.000". Генератор низкой частоты настраивают на частоту 350 Гц. Переводят трансивер в режим передачи и увеличивают амплитуду сигнала до тех пор, пока выходная мощность не перестает расти.
Вращая ручку VFO-B, добиваются значения выходной мощности 20 Вт по внутреннему ваттметру. Перестраивают внешний генератор НЧ на частоту 2600 Гц и проверяют выходную мощность, она также должна быть равной 20 Вт. В противном случае вращением ручки VFO-B добиваются одинаковых значений выходной мощности при частоте внешнего генератора НЧ 350 Гц и 2600 Гц. Повторяют эту регулировку для функции меню F-31 "USB-TCA".
12. Установка частоты третьего гетеродина на скат АЧХ фильтров приёмного тракта позволяет оператору подобрать привычное ему звучание принимаемых станций без изменения частоты настройки.
Выбирают функцию F-27 меню, на дисплее появится надпись "LSB-RCA", после чего нажимают кнопку ENT и, вращая ручку VFO-B, добиваются привычного звучания принимаемых сигналов, либо устанавливают значение, полученное в п. 11, отдельно для режимов LSB и USB.
Проведя описанный выше комплекс регулировок, можно быть уверенным, что трансивер имеет параметры, как минимум, указанные в паспорте. Проблема несоответствия характеристик паспортным стала особенно актуальна в последнее время, поскольку российский рынок заполонил поток аппаратов, собранных в Юго-восточной Азии, что пока самым неблагоприятным образом отражается на их качестве.
Потенциал, заложенный в аппарат, позволяет значительно улучшить наиболее важные характеристики приемника, такие как чувствительность, динамический диапазон и некоторые другие. А наличие возможности оперативной подстройки характеристик под конкретного оператора относит аппарат к разряду роскошных изделий, приближаясь по степени комфорта к современным автомобилям класса Люкс. Более того, как и в схемы многих других аппаратов, в схему FT-920 могут быть внесены некоторые изменения, которые позволяют трансиверу обрести новые свойства и возможности, изначально не закладываемые заводом-изготовителем.
