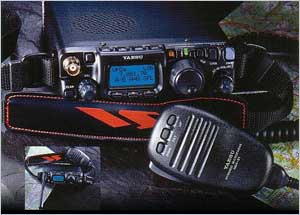

ТРАНСИВЕР YAESU-817

На сегодняшний день появление многодиапазонного трансивера FT-817 позволило расширить возможности любительского радио и круг людей, занимающихся им. Поскольку данный трансивер является маломощным аппаратом (Р вых = 5 Вт), то особое внимание он заслужил со стороны любителей QRP. Однако не стоит думать, что эта модель трансивера разрабатывалась специально для любителей QRP. FT-817 очень неплохо подходит для повседневной работы в эфире, а малая выходная мощность выбрана вследствие экономии батарей питания при использовании аппарата в носимом варианте. Передатчик трансивера работает во всех режимах и на всех любительских диапазонах от 160 до 2 м, плюс диапазон 70 см. Широкодиапазонный приемник перекрывает диапазоны ДВ, СВ, KB, радиовещательный ЧМ диапазон, а также УКВ/УВЧ диапазоны.

УНИКАЛЬНОЕ РАДИО

Некоторых людей может озадачить условное обозначение нового аппарата. Однако тут нет ничего странного, - фирма-производитель тонко намекает на сходство FT-817 с все диапазонным трансивером FT-847, который может работать в диапазонах KB, УКВ, УВЧ, а также через спутник. К сожалению, FT-817 не работает в режиме полного дуплекса через спутник.
По своей эргономике, FT-817 напоминает выпускавшиеся ранее носимые радиостанции, которые были популярны в 70-х г.г., например, Kenwood TR-2200A, Drake TR-33, Icom IC-502. В свое время они были предназначены для обеспечения двусторонней радиосвязи между несколькими пунктами или с подвижными объектами в режиме FM. Позднее эта тенденция воплотилась в создание малогабаритных носимых радиостанций, однако, попыток реализовать данный стиль в KB диапазоне не предпринималось. Единственным исключением является все еще популярная, но редкая модель трансивера Tokyo Hy-Power НТ-750,
Создание этой модели, скорее всего, являлось единственной успешной попыткой выпуска на радиолюбительский рынок аппарата, действительно пригодного для использования в мобильных условиях в диапазоне коротких волн. Этот трансивер имеет выходную мощность около 2 Вт, режимы работы - SSB или CW, и может работать в диапазонах 40, 15 и 6 м. К сожалению, этот аппарат получил малую известность, и поэтому объем его выпуска был сравнительно небольшой.
Возвратимся, мысленно, на несколько лет назад и рассмотрим марки тех аппаратов, которые устроили наибольший "шум" в радиолюбительской среде. Помните, в 1993 году Kenwood представил на суд радиолюбителей первый компактный KB трансивер TS-50S с выходной мощностью 100 Вт? Это был огромный прыжок в направлении создания "фантастического приемопередатчика, находящегося на запястье Дика Трейси".
Начало гонки по созданию миниатюрных трансиверов было положено! В то время как Kenwood, кажется, выбыл из игры по причинам лучше известным ему самому, Alinco, Icom, и Yaesu вышли в лидеры по созданию компактных моделей трансиверов с множеством сервисных функций.
Взяв себе на "вооружение" FT-817 вы получаете возможность при сравнительно небольших затратах использовать его в качестве основного трансивера, или аппарата для двусторонней личной радиосвязи (Н-Т).

ОТНОШЕНИЕ: СТОИМОСТЬ/ВОЗМОЖНОСТИ

Когда речь идет об аппаратуре для любительской радиосвязи, то часто говорят, что качество и возможности аппарата напрямую зависят от его стоимости. На сегодняшний день FT-817 является примером одного из наиболее оптимальных решений задачи создания универсального аппарата. FT-817 представляет пользователю много возможностей (по сравнению с обычным Н-Т аппаратом). В трансивере имеются следующие основные функции: режим работы CW, SSB или цифровые режимы в диапазонах KB, УКВ и УВЧ; режим работы через FM репитер; прием вещательных радиостанций в режимах AM.-FM, и многое другое.
Как и в любом современном KB трансивере, у FT-817 имеется режим VOX для SSB (к сожалению, отсутствует речевой процессор) и CW. Имеется возможность установки параметров настройки времени срабатывания VOX'a для режимов SSB и CW в отдельности для каждого. Не все аппараты более высокого класса имеют такую возможность. Есть режим расстройки RIT, возможность смещения промежуточной частоты, а также место для установки дополнительного фильтра SSB или CW на промежуточную частоту 455 кГц. При работе с цифровыми режимами связи можно дискретно устанавливать параметры сигнала, поступающего в тракт трансивера с аудио входа (от звуковой платы компьютера или TNC контроллера). Есть ограничитель шумов, который действительно работает. FT-817 включает в себя все полезные и необходимые функции, в том числе и любимый многими FM. Существует: меню автоматической настройки па раметров разноса частот при работе через репитер в диапазонах 2 м и 70 см; 200 блоков памяти (память может быть разделена на 10 групп, состоящих из 20 каналов); алфавитно-цифровой маркер ячеек памяти; режим сканирования, включая сканирование записанных в память частот и сдвоенный прием (мониторинг приоритетного канала); таймер; пакет (1200 и 9600 бод).

К другим особенностям аппарата, следует отнести: наличие AM в режиме передачи; индикатор спектра сигнала; режим Smart Search (в режимах AM и FM, FT-817 может осуществлять поиск и сохранять активные частоты в специальном банке, состоящим из 50 каналов памяти); эксклюзивную систему Auto Range Transpond System; способность устанавливать уровень выходной мощности независимо для KB + 50 МГц и диапазонов 144 и 430 МГц; сверхоперативный канал памяти "QMB" и четыре канала "Ноте", вызываемые нажатием одной кнопки; аварийную частоту штата Аляска 5167,5 кГц.

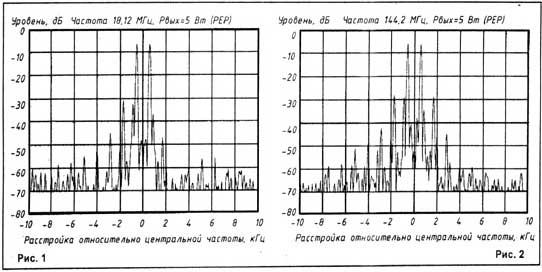

Из сказанного выше читатель может сделать вывод, что при наличии таких возможностей разработчики, для снижения стоимости аппарата менее 800 USD, должны были поступиться рабочими характеристиками трансивера. Хорошо, возможно некоторые параметры трансивера несколько хуже, чем у "больших собратьев", однако данные табл. 1 показывают, что FT-817 является вполне приличным аппаратом, сопоставимый по выполняемым функциям и рабочим параметрам с полноразмерными трансиверами.

МАЛОМОЩНАЯ ВЕРСИЯ FT-100

Первая реакция многих любителей на появление FT-817 было вроде "Да это же уменьшенный FT-100". Да он имеет некоторое сходству с FT-100, но, как следует из рассмот- рения органов управления, которых значительно меньше, данный аппарат является индивидуальным.
FT-817 действительно является продвинутым радио по большому количеству пунктов, но главное - то, что Yaesu так много возможностей поместил в корпусе небольшого размера. Этот трансивер не является совершенным, однако, его положительные черты превышают негативные стороны. Мы коснемся обеих сторон.
Наиболее бросающаяся в глаза ручка на передней панели - MAIN, являющаяся ручкой перестройки по частоте. Для обеспечения удобства в работе на ручке имеется впадина под указательный палец руки. Для осуществления быстрой перестройки по частоте необходимо использовать многофункциональный регулятор SEL. Он также выполняет функции выбора канала памяти, RIT, сдвига промежуточной частоты и некоторые другие менее значимые настройки. В результате использование SEL может, поначалу, несколько быть запутанным.
На передней панели также находится небольшой прямоугольный дисплей(размерами, приблизительно 3,3 см х 1,6 см), на который выводится много оперативной информации, некоторая часть которой является технической и может быть не замечена пользователем без соответствующих знаний. Пользователи Н-Т технически знакомы с этой картиной. Особенно важная информация, например, значение рабочей частоты, режим работы, показания измерительного индикатора - все задано по умолчанию и выводится на экран крупным шрифтом.
С помощью функциональной кнопки можно переключать режим работы дисплея с маленькими и большими символами (двойного размера), за счет потери информации в верхней его части. Войдя в режим меню, можно выбрать два цвета фона экрана - синий или янтарный. Предпочтительнее является янтарный цвет, так как черные символы на синем фоне дисплея хуже разбираются. Другие параметры настройки меню позволяют установить желаемый уровень контрастности, а также постоянную подсветку дисплея или кратковременную, в течение пяти секунд после каждого нажатия любой кнопки управления (в этом режиме экономится заряд батарей питания).
Кнопок управления на передней панели FT-817 намного больше, чем поворотных регуляторов, к ним следует также добавить несколько кнопок, находящихся сверху дисплея. Кроме ручки настройки. MAIN и регулятора SEL, есть еще один сдвоенный регулятор AF и SQL/RF. На переднюю панель, также выведен антенный разъем типа BNC.
Из кнопок управления вам должны быть хорошо известны кнопка F и три кнопки FUNC (А, В и С), находящиеся внизу под дисплеем. Они являются наиболее часто используемыми. Активация определенных сервисных функций путем использования многофункциональных кнопок - тенденция, получившая широкое распространение в наши дни.


Cовместное использование с кнопкой F, находящейся левее от ручки настройки, трех функциональных кнопок позволяет обеспечить доступ к наиболее важным функциям трансивера: настройке подавителя шумов, выбор используемого фильтра, VFO, блока памяти, вклю-чение УВЧ, VOX, поиск и сканирование, настройка электронного телеграфного ключа. Всего имеется 33 пункта. Для выбора соответствующего ряда, в котором находится функция, можно пользоваться многофункциональным регулятором SEL.
На практике использование такой системы управления настройка ми FT-817 потребует от нас некоторых навыков.
Другие-кнопки, находящиеся на передней панели трансивера позволяют вам выбирать уровень выходной мощности, блокировать ручку настройки по частоте, менять режимы VFO и памяти между собой, включать расстройку RIT, сдвигать значение промежуточной частоты, обращаться к банку каналов памяти (НОМЕ). Свечение зеленого све-тодиода свидетельствует о нахождение трансивера в режиме приема, красного - в режиме передачи.
Две кнопки MODE, а также DWN и UP BAND расположены прямо сверху дисплея. Еще одним органом управления является переключатель SP-PH, находящийся сбоку корпуса трансивера, рядом с гнездом SP/PH. Он позволяет вам осуществлять переключение внешнего громкоговорителя и наушников. В инструкции по эксплуатации трансивера не сказано, что в разъем SP/PH можно вставлять обычный 1/8-дюймовый стерео штекер, поэтому можно смело использовать имеющиеся у вас в наличие наушники. Разъем для подключения микрофона MIC (типа RJ-45) также находится сбоку трансивера.
Наиболее выделяющаяся деталь на задней панели аппарата - антенный разъем типа SO-239. По умолчанию ВNС разъем на передней панели трансивера служит для подключения антенн диапазонов УКВ и УВЧ, в то время как SO-239, находящийся на задней стенке -для антенн диапазонов KB и 50 МГц, однако их назначение может быть изменено через настройки параметров в меню. Имеется также разъем для подключения CW ключа, разъемы DATA и АСС (mini-DIN), GND (земля) и коаксиальный разъем для подключения внешнего источника питания с выходным напряжением 13,8 В. Его рекомендуется использовать при работе трансивера в базовом варианте или при установке его в автомобиле.
Входящей в комплект трансивера тангенте МН-31 используется динамический микрофон. В дополнение к кнопкам DWN/FST/UP, на задней крышке тангенты расположен переключатель TONE, служащий для коррекции амплитудно-частотной характеристики микрофонного усилителя. DTMF тангента в состав трансивера не входит.
В дополнение к активации функциональных клавиш, кнопка F, при ее нажатии и удерживании, позволяет войти в меню 57, в котором вы можете записать желаемые индивидуальные настройки трансивера. Этих настроек существует огромное количество, от самых простых (50 кодов CTCSS, скорость телеграфного ключа, усиление по микрофонному входу, цвет и контрастность дисплея, чувствительность и время задержки VOX) до наименее используемых (выбор шага настройки в различных режимах, назначение антенных разъемов, скорость пакетной связи, установка времени), а также специфические настройки (нормальное или инвертированное кодирование DCS, "расширенные" пункты меню, позволяющие устанавливать вам положение несущей частоты в режимах LSB и USB как на передачу, так и на прием).
В дороге и в Shack'e
При установленных в трансивер батарей питания необходимо только подключить антенну - и вы в радиолюбительском эфире! Конечно при использовании штатных антенн УКВ, УВЧ диапазонов радиосвязь на значительные расстояния возможна только через репитеры в симплексном режиме. Не стоит также забывать, что для получения хороших результатов при работе на KB диапазоне следует использовать, по крайней мере, настроенную антенну (например, вместе с трансивером Tokyo Hy-Power применялась складная гибкая штыревая антенна, которая действительно работала, хотя всегда возникал вопрос: какие законы физики необходимо было изменить, чтобы это случилось?).
При установке уровня выходной .мощности 5 Вт (даже 2,5,1 или 0,5 Вт - существует четыре выбираемых уровня мощности) можно очень неплохо работать в эфире, даже проводить QSO с DX.
В качестве примера можно привести вариант работы трансивера на многодиапазонный диполь, фидер питания которого был подключен непосредственно в гнездо SO-239. Так как согласующее устройство не применялось, то значение КСВН оставляло желать лучшего. Однако с несколькими ваттами на выходе, в диапазоне 40 м было проведено несколько SSB QSO со станциями из разных государств. Во всех случаях рапорта были очень хорошими. FT-817 не предназначен для работы с полным QSK, тем не менее, вы можете использовать похожий на режим QSK вариант настройки аппарата, при котором устанавливается наименьшее значение времени задержки CW - 10 мс. В этом случае коммутирующее антенну реле будет срабатывать при манипуляции CW ключом (срабатывание реле будет происходить практически синхронно с проводимой манипуляцией).

Желаемый тон CW устанавливается через меню. Нажатие кнопки НОМЕ осуществляет автоматическую настройку на частоту нулевых биений принимаемой станции. Частота телеграфного сигнала может изменяться в диапазоне 300... 1000 Гц.
Для хорошего приема в режиме CW в трансивер необходимо установить электромеханический фильтр YF-122C с полосой пропускания около 500 Гц. Много владельцев FT-817 с сожалением говорят, что данный фильтр не был доступен, когда трансивер только начал появляться на рынке. Дело в том, что при использовании встроенного керамического фильтра вы будете принимать сигнал станции при настройке на любую из двух полос, относительно частоты нулевых биений (аналогичная ситуация в трансивере IC-706). Когда на диапазоне очень много станций, то работа CW в этом случае практически невозможна.
Фильтр YF-122c настроен на промежуточную частоту 455 кГц. При необходимости в трансивер можно установить аналогичный SSB фильтр YF-112с с полосой пропускания 2,3 кГц.
Очень полезной возможностью в аппарате является функция IF SHIFT. Для ее использования необходимо воспользоваться кнопкой CLAR и многофункциональным регулятором SEL. Лучше всего сначала включить режим расстройки (RIT), даже если вы не собираетесь
ее использовать, а затем нажать и удерживать кнопку CLAR до момента активизации функции подстройки промежуточной частоты. Возвратиться в режим расстройки RIT можно кратковременным нажатием кнопки CLAR.
Не следует использовать кнопку SEL для коррекции IF SHIFT или RIT в режиме передачи. При ее нажатии во время передачи аппарат переходит в режим грубой настройки частоты.
Несколько слов о режиме FM. В трансивере имеется возможность установки уровня микрофонного усиления (по существу девиации) отдельно от остальных видов работы. Функция VOX также работает в режиме FM, позволяя использовать удобную головную гарнитуру.
Для активации режима работы через репитер необходимо нажать кнопку RPT и установить необходимое значение разноса частот; этот параметр может быть установлен в отдельности для каждого диапазона. Когда вы вошли в меню с помощью кнопки RPT, то в нем можно также установить значения параметров REV и TONE.
В трансивере имеется возможность сканировать тон CTCSS или код DCS, если другая станция или репитер передает их. После нажатия кнопки ТСН активизируется кодер/декодер и включается режим сканирования поступающих тональных посылок. Когда необходимая частота тональной посылки обнаруживается, то сигнал станции проходит в НЧ тракт. Нажатие и удерживание кнопки ТСН позволяет занести в память значение определенной тональной посылки.
Гнездо DATA, находящееся на задней панели трансивера необходимо при использовании цифровых видов связи, например, RTTY и PSK31 - идеальный режим при таком уровне выходной мощности. При работе в режимах RTTY или PSK31 можно использовать фильтр с полосой пропускания 500 Гц. Для цифровых режимов работы существуют отдельные настройки параметров.
На рис. 6 показан трансивер со снятыми крышками и установленными батареями питания. Нетрудно заметить, какие действительные размеры аппарата.

ПОЛОЖИТЕЛЬНЫЕ ОТЗЫВЫ

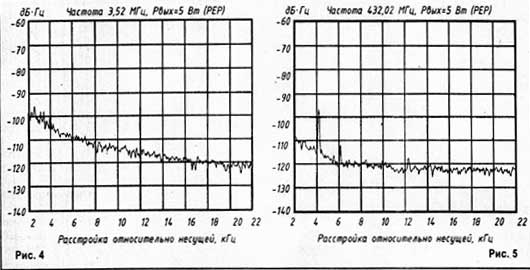

Несомненным достоинством аппарата является его небольшой размер и встроенный отсек для батарей питания. Другим полюсом является сравнительно хороший приемник. При включенном CW фильтре, динамический диапазон по интермодуляции третьего порядка, в среднем, составляет около 80 дБ, при этом значение чувствительности очень неплохое (табл. 1). Данный аппарат по своим характеристикам не уступает своим "большим" собратьям -трансиве-рам FT-100, IC-706, TS-50.
Также пользователи данного аппарата отмечали возможность прослушивания передач вещательных радиостанций в режиме AM и FM. Несмотря на маленькие размеры встроенного динамика, качество звучания оценивалось как очень хорошее.
Осуществлять телеграфную манипуляцию в этом трансивере можно очень необычным способом - с помощью кнопок OWN/UP, расположенных на тангенте (при этом получается не очень высокая скорость и требуется некоторый навык).
Трансивером можно управлять с помощью персонального компьютера, используя кабель СТ-62, в котором имеется встроенный преобразователь уровней(один конец кабеля подсоединяется к Сом - порту компьютера, а другой - к трансиверу. При этом используется системный протокол CAT. Стоит отметить возможность копирования содержимого банка памяти одного FT-817 в другой аналогичный аппарат с помощью кабеля.

НЕДОСТАТКИ

При эксплуатации трансивера выявилось и некоторые недостатки. Например, одним из них является тяжело открывающаяся крышка батарейного отсека. Для ее открытия необходимо использовать небольшую плоскую отвертку или кончик ножа, что не всегда удобно.
Также была отмечена несколько шумная работа реле в режиме CW при установке небольшого времени задержки (псевдо-QSK).
Гибкая штатная антенна состоит из трех частей, поэтому очень часто происходили случаи потери одной из ее составляющих. При использовании внутренних батарей, трансивер будет работать сравнительно непродолжительное время, после чего батареи необходимо заменить. В режиме приема аппарат потребляет ток около 370 мА. В табл. 2 приведены значения потребляемого трансивером тока при работе в различных режимах. Измерения проводились при использовании внешнего источника питания напряжения 13,8 В, частоте настройки трансивера на диапазон 20 м. Из табл. 2 видно, что для более длительной работы батарей питания следует выключить дисплей и использовать антенный разъем, находящийся на передней панели.
В руководстве по эксплуатации трансивера даются предупреждения относительно последствий при пе-реполюсовке в случае использования внешнего источника питания Однако во входящем в комплект кабеле питания отсутствуют предохранители. Если у вас возникают сомнения по поводу полярности выходного напряжения источника питания, то следует подключать кабель питания через плавкие предохранители!
В последних моделях FT-817 в состав кабеля питания входит ферри-товый дроссель. При его отсутствии (в более ранних моделях) возникают паразитные наводки при работе на штатную антенну УВЧ диапазона.
Другой незначительный недостаток - при включенном подавителе шумов (режим FM) присутствует некоторый уровень шума, а также при установке регулятора громкости в крайнее положение (минимум) уровень звука не снижается до нуля.
Как было ранее сказано, у FT-817 имеется режим анализатора спектра, который позволяет вам "видеть что творится" на пять каналов выше и ниже рабочей частоты в режиме VFO. О каких "пяти каналах" идет речь в инструкции по эксплуатации не совсем ясно, однако при настройке на частоту 7,020 МГц, можно было определить наличие станции, передающей на частоте 7,000 МГц. Высота вертикальных полос на экране спектроанализатора даст некоторое представление о силе сигналов соседних станций. Есть два режима работы спектроанализатора: непрерывное сканирование близлежащих частот, и сканирование, происходящее каждые 10 с. В обоих режимах при осуществлении сканирования отключается S-метр и аудио выход.
В отличие от подобной функции, имеющейся в других типах транси-веров, в данном аппарате отсутствует маркерная метка, с помощью которой можно выбрать необходимую спектральную линию, и соответственно, оказаться на частоте передающей станции.

ВЫВОДЫ

Хотя FT-817 является маломощным аппаратом, многие радиолюбители по достоинству оценили возможности проведения радиосвязей даже с таким уровнем мощности. Данный аппарат просто незаменим при его использовании в дороге, походе или просто в качестве мобильной радиостанции.
Благодаря рождению этого трансивера мобильность Любительского Радио намного возросла.
