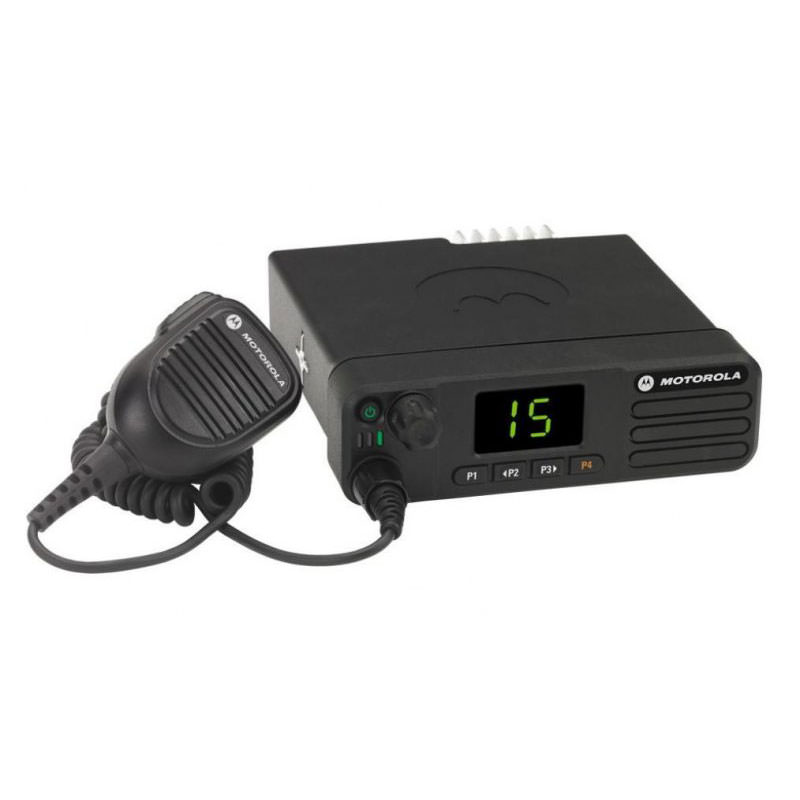

Мобильная радиостанция MOTOROLA TRBO MDM28QNC9KA2AN DM4401 (403-470 МГц), 32 кан., 25Вт

MOTOROLA MOTOTRBO™ DM4401 UHF (MDM28QNC9KA2AN) аналоговая/цифровая мобильная радиостанция стандарта DMR. Работает в аналоговом и цифровом режимах, что позволяет осуществлять постепенный переход на цифровую технологию с учетом возможностей бюджета. В модели DM4401 реализованы все преимущества последних технологических достижений. Многофункциональная радиостанция MOTOROLA DM4401 обеспечивает доступ к непревзойденному набору возможностей по передаче голоса и данных. В перечень особенностей этой радиостанции входит наличие модуля GPS (возможен заказ со встроенным модулем ГЛОНАСС), поддержка передачи звука и данных по протоколу Bluetooth, а также лучшая в своем классе аудиосистема, поддерживающая функции голосового оповещения и интеллектуального управления громкостью. Громкий динамик на передней панели и функция интеллектуальной работы со звуком автоматически регулирует громкость радиостанции в зависимости от уровня шума, обеспечивая высочайшее качество связи по всей зоне радиопокрытия. DM4401 полностью совместима с системой MOTOTRBO™, включая IP Site Connect и Capacity Plus. Решение IP Site Connect использует IP-сети для расширения возможностей системы и создания широкой зоны покрытия. Система односайтового транкинга Capacity Plus расширяет пропускную способность до более чем 1000 пользователей без необходимости добавления новых частот, а функция Linked Capacity Plus совмещает оба решения для создания сети с высокой пропускной способностью и широкой зоной покрытия. Радиостанция компактна, проста и удобна в использовании, снабжена цифровым двухзначным высококонтрастным жидкокристаллическим дисплеем, большим, легко доступным регулятором громкости и четырьмя программируемыми кнопками с возможностью использовать одну в качестве кнопки экстренного вызова. Конфиденциальность переговоров в цифровом режиме обеспечивает базовое шифрование (256 вариантов). Радиостанция может использоваться в качестве базовой станции при применении дополнительных аксессуаров. Диапазон рабочих частот 403-470 МГц, 32 канала, выходная мощность передатчика 1-25 Вт, разнос каналов 12.5/20/25 кГц, сигналинг PL/DPL/MDC/QC II/DTMF/Select-V, поддержка сигналинга MPT1327 при установке опциональной платы, напряжение питания 13.2 В. Соответствует военным стандартам MIL-STD 810 C, 810 D, 810 E, 810 F, 810 G и степени защиты от проникновения пыли и воды IP54, что позволяет эксплуатировать станцию в сложных условиях. Диапазон рабочих температур -30°С...+60°С. Габаритные размеры радиостанции 53.3x175.3x205.7 мм, вес 1800 грамм.
Комплектность поставки: приемопередатчик, выносной микрофон, скоба крепления радиостанции в автомобиле, кабель питания, инструкция.


ОСНОВНЫЕ ФУНКЦИИ И ОСОБЕННОСТИ


Цифровой стандарт DMR

Переключение из цифрового режима в аналоговый

Поддержка систем IP Site Connect, Capacity Plus и Linked Capacity Plus

Функция ARTS информирует пользователя о выходе из зоны действия ретранслятора или других радиостанций, снабжённых ARTS. Данную функцию поддерживают только аналоговые линии связи

Dual Capacity Direct Mode - увеличение числа пользователей и их групп на одной частоте при стандартной ширине канала 12.5 кГц

Встроенный модуль GPS (возможен заказ со встроенным модулем ГЛОНАСС)

Встроенный модуль Bluetooth

При установке опциональной платы радиостанция поддерживает транкинговый сигналинг MPT1327

Голосовые объявления. Эта функция информирует пользователя голосовым сообщением о только что выбранном канале или нажатии программируемой кнопки. Параметры звуковых сигналов настраиваемы

Экстренный режим. Уведомление о чрезвычайной ситуации, обстоятельствах. Сигнал оповещения может быть подан в любой момент, даже при наличии активности на текущем канале

Текстовые сообщения. Возможность отправки шаблонов текстовых сообщений с помощью программируемой кнопки

Сканирование каналов. Типы сканирования: приоритет, удаление мешающего канала, по группам пользователей

Передача с голосовым управлением (VOX)

Поддержка 5-тонового сигналинга в аналоговых системах

Четыре программируемые кнопки

Идентификация вызывающего абонента

Использование микрофона с клавиатурой. Доступ к некоторым функциям радиостанции осуществляется с помощью буквенно-цифровой клавиатуры с 4 строками и 3 столбцами на микрофоне. Клавиатура позволяет вводить псевдонимы или идентификаторы радиостанций

Военный стандарт: MIL-STD 810 C, 810 D, 810 E, 810 F, 810 G

Степень защиты от проникновения пыли и воды IP54

Программирование с компьютера

Беспроводное программирование (OTAP) - управление, запись и чтение настроек по беспроводному каналу

Блокировка работы на занятом канале

Трехцветный светодиодный индикатор режима работы

Функция блокировки радиостанции с паролем. Радиостанция может быть защищена паролем из 4 цифр. При активации этой функции доступ к радиостанции осуществляется после вода пароля

Разъем для подключения внешнего динамика, настольного микрофона

Возможность установки дополнительных функциональных плат

Конфиденциальность переговоров: в цифровом режиме - базовое шифрование (256 вариантов)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные:

Частотный диапазон

UHF: 403-470 МГц

Количество каналов

32

Межканальное расстояние

12.5/20/25 кГц

Рабочее напряжение

10.8–15.6 В пост. тока (номинальное — 13.2 В пост. тока)

Потребляемый ток:
Режим ожидания

0.81 A макс.

Режим приема при номинальной громкости

2 A макс.


Режим передачи

1-25 Вт: 11,0 A макс.

Стабильность частоты

±0.5 ppm

Сопротивление антенны

50 Ω

Тип антенного разъема

BNC-female

Габаритные размеры

53.3x175.3x205.7 мм

Вес

1800 грамм


Передатчик:

Выходная мощность

Высокая мощность: 25 Вт

Низкая мощность: 1 Вт

Аналоговая FM модуляция

11K0F3E @ 12.5 кГц

14K0F3E @ 20 кГц

16K0F3E @ 25 кГц

4FSK цифровая модуляция

12.5 кГц данные: 7K60F1D и 7K60FXD

12.5 кГц голос: 7K60F1E и 7K60FXE

12.5 кГц данные и голос: 7K60F1W

Кондуктивное паразитное излучение

-36 дБм < 1 ГГц
-30 дБм > 1 ГГц

Пределы модуляции

±2.5 кГц @ 12.5 кГц

±4.0 кГц @ 20 кГц

±5.0 кГц @ 25 кГц

FM шум

40 дБ @ 12.5 кГц

45 дБ @ 20 кГц

45 дБ @ 25 кГц

Избирательность по соседнему каналу


60 дБ @ 12.5 кГц
70 дБ @ 20/25 кГц

Чувствительного звукового канала

+1, -3 дБ

Звуковые искажения

≤3 %

Тип цифрового вокодера

AMBE +2™

Цифровой протокол

ETSI-TS102 361-1,-2,-3


Приемник:

Чувствительность:
Аналоговый режим


0.3 мкВ (12 дБ SINAD)
0.22 мкВ (станд.) (12 дБ SINAD)

Цифровой режим (BER5%)

0.3 мкВ (12 дБ SINAD)

Избирательность по соседнему каналу

50 дБ @ 12.5 кГц
75 дБ @ 20/25 кГц

Подавление радиопомех

75 дБ

Шумы и помехи


-40 дБ @ 12.5 кГц
-45 дБ @ 20/25 кГц

Звуковая мощность при номинальном сигнале

3 Вт (внутренняя)
7.5 Вт (внешняя — 8 Ом)

13 Вт (внешняя — 4 Ом)

Звуковые искажения

3 % станд.

Чувствительного звукового канала

+1, -3 дБ

Кондуктивное паразитное излучение

< -57 дБм


GPS:


Время первого определения
местоположения. Холодный запуск

< 60 секунд

Время первого определения
местоположения. Горячий запуск

< 10 секунд

Точность в горизонтальном

направлении


< 5 метров


BLUETOOTH:

Версия

Поддержка Bluetooth® 2.1 + EDR

Поддерживаемые профили

Профиль беспроводной гарнитуры Bluetooth (HSP)
Профиль последовательного порта

(SPP)

Кнопка РТТ Motorola

Поддерживаемые устройства

Профиль беспроводной гарнитуры Bluetooth (HSP)
Профиль последовательного порта

(SPP)

Кнопка РТТ Motorola

Дальность действия


Класс 2, до 10 метров


Условия эксплуатации:

Диапазон рабочих температур

-30...+60 грд. С

Температура хранения

-40...+85 грд. С

Защищенность от пыли и влаги

IP54

Влажность

Военный стандарт MIL-STD 810 C/D/E/F/G

Стандарт по ударопрочности и вибрации

Военный стандарт MIL-STD 810 C/D/E/F/G
