Субъективный обзор портативной радиостанции Yaesu
FT-252

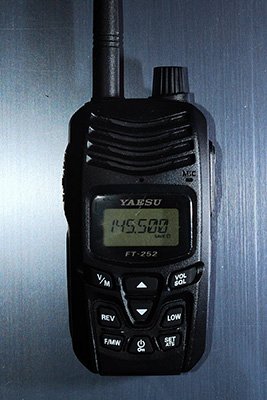

Радиостанция Yaesu FT-252

                                                                                      Yaesu FT-252

БОЛТУШКА
(Обзор радиолюбительской рации Yaesu FT-252)
Мишган.

Эта рация не для радиолюбителей.
В ней нет второго приемника и прямого ввода частоты с клавиатуры. Она не может сканировать эфир с 10 герц до 100 гигагерц, со скоростью 700 каналов в секунду. И даже, страшно сказать, в ней  нет даже (!!!!) сканера субтонов и DCS- кодов. Потому что не нужен. Ибо она не для этого.

Зачем вам два приемника в рации и скорость сканирования 100 каналов в секунду, когда вы собрались с семьей за грибами? А на охоте? А оперативное управление шумодавом отдельной крутилкой? Зачем? Чтобы случайно скрутить ее в кармане и в критический момент остаться без связи?

А что нужно?

Нужна простая и понятная рация с единственной кнопкой "нажми и говори". Желательно дешевая. Желательно не настолько, чтобы развалиться у вас в руках или замолчать навсегда, после первого (и последнего) попадания под дождь. Желательно без клавиатуры и экрана, который легко и весело разобьется при первом же падении на камни, но, позволяющая запрограммировать все настройки без подключения к компьютеру. Ибо отправляясь в поход брать с собой ноутбук, с программатором, это право, удовольствие для больших оригиналов. Желательно, совместимая по напряжению с разьемом прикуривателя машины, чтобы ее можно было подзарядить в машине, поскольку розеток 220V в лесу природой не предусмотрено, а переживет ли импульсный зарядник рации включение в импульсный же инвертер - это большой вопрос. С совсем не очевидным ответом.

Желательно с литиевым аккумулятором, который, во-первых, легче, а во-вторых, который можно зарядить, не дожидаясь, пока он разрядится в ноль.

Желательно такую, которая переживет, если ее прополоскают в ручье, после того, как она случайно упадет в лужу, да и вообще переживет падение с высоты человеческого роста.

Корпус

Первое, на что обращаешь внимание, взяв рацию в руки, - это ее  вес : после полукилограммового кирпича - FT-270  новая рация кажется игрушечной- всего 280 граммов,почти как у детских рациек, что продают в блистере по две штуки  в салонах сотовой связи.

Но при более близком знакомстве это ощущение быстро рассеивается :  качественный, профессиональный пластик, крупный, ухватистый корпус, хорошо защищающий клавиатуру и дисплей от повреждений.

Правда, как и в LPD-ишках/PMR-ках здесь некуда включить гарнитуру, но для бюджетной туристической рации это не главное :  вряд ли ее покупатель разорится на гарнитуру, стоящую треть от рации.

Еще одна особенность, которая бросается в глаза при визуальном осмотре , -  отсутствие алюминиевого шасси . Именно в нем, а точнее, в его отсутствии, а также в литиевом аккумуляторе, вместо никель-металлогидридного, кроется причина столь малого веса : ведь в FT-250/270/60 аккумулятор весил чуть ли не больше самой рации.

Емкость же уменьшилась незначительно:  с 1400 мАч (реально ~ 1200)  до 1030 мАч. Но взамен радиолюбитель получает такое полезнейшее качество литиевого аккумулятора, как возможность подзарядки "с середины".  То есть  радиолюбителю или туристу нет необходимости брать свежий аккумулятор, в комплект к полуразряженному никель- металлогидридному, - вы просто можете перед выездом воткнуть ЗУ в розетку и зарядить аккумулятор FT-252 "с середины" до полного, как делаете со своим сотовым телефоном.

В этой связи некоторая претенциозность замены аккумулятора (на бегу уж точно не поменяешь) не выглядит таким уж неудобством :  вряд ли пользователь будет так уж часто открывать крышку аккумуляторного отсека.

В целом корпус производит солидное, добротное впечатление, и , несмотря на большие габариты, рация вполне удобно лежит в руке.

Увы, клипса такого же впечатления не производит, недаром ее предлагают, как опцию, справедливо полагая, что идущая в комплекте долго не прослужит.

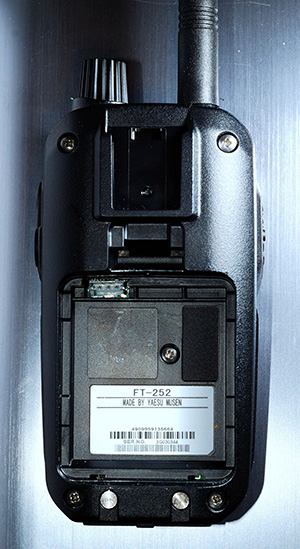

Зарядное устройство и аккумуляторный отсек

В комплекте к рации идет 220V ЗУ PA-48С, выдающее 12V  и 0,5А постоянного тока. Напряжение холостого хода составляет 12,3 В, под нагрузкой 11,7 В, по встроенному вольтметру рации. Также дополнительно можно приобрести зарядный стакан CD-57, за 25 баксов и автомобильное ЗУ с DC/DC преобразователем SDD-11  за 31 доллар.

Зачем оно нужно, правда, не совсем понятно, так как рация прекрасно заряжается и без всяких DC/DC преобразователей, не только от автомобильных двенадцативольтовых,  но и от мотоциклетных гелевых аккумуляторов на 13,6 вольта, обычно используемых для питания КВ-трансиверов в полевых условиях.

Зарядка аккумулятора "с нуля" длится примерно пять часов.

Энергопотребление при зарядке составляет:
0,21А - при зарядке выключенной рации
0,29А - при зарядке рации в режиме RX Save
0,32А - при работе на прием и низком уровне громкости (VOL Level 5 из 31), достаточном для тихого помещения
0,36А - при работе на прием при среднем уровне громкости (VOL Level 15 - для работы на улице)
0,57А - при максимальной громкости  (VOL Level 31) - достаточном для комфортного приема в условиях шума оживленной улицы или работы в машине.

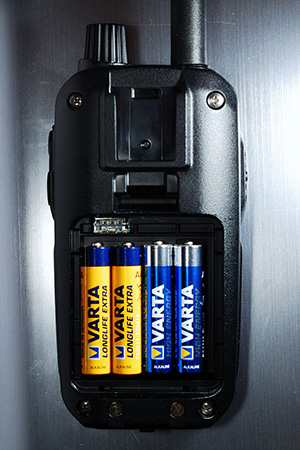

Аккумуляторы и батаери для рации Yaesu FT-252





От кассеты из 10 Ni-Mh аккумуляторов АА  рацию можно зарядить "до полного" два раза, а от стандартного гелевого 13,6V 7Аh аккумулятора - пять -шесть раз.

В принципе рация работает на передачу и не сгорает при питании от внешнего источника (в частности, в режиме малой мощности, от ЗУ PA-48С, при увеличении мощности - сгорит ЗУ), но этот режим нельзя рекомендовать как штатный, поскольку производитель в своих проспектах недвусмысленно указывает диапазон рабочих напряжений 5,0-10,0V.

С нижней границей тоже не все так однозначно, как пишет Еса, тк рация отключается при напряжении 5,9, а не 5 вольт. Увы, это очень досадный факт, поскольку в аккумуляторном отсеке помещается, в один ряд, аккурат 4 батарейки ААА, а чтобы уложить еще пару сверху, доведя тем самым напряжение до рабочего диапазона, не  хватает всего пары милимметров.

Так что будем ждать, когда Еса или кто-то из сторонних производителей выпустят крышку батарейного отсека - кассету на 6 элементов ААА.

Полностью заряженный  штатный  аккумулятор имеет напряжение 8,2 вольта. При падении напряжения до 7,5V на дисплее появляется значок полуразряженной батареи, а при 7,2V он начинает мигать. При 5,9V рация отключается.

Декларируемые габариты рации: 120,5 х 62 х 38 мм, но со звездочкой - без клипсы, кнопок, и выступающих частей.

Реальные же габариты таковы:
- высота по валкодеру: 134 мм
- высота по основанию SMA разъема: 121 мм
- высота с установленной штатной антенной: 263 мм
- ширина: 66 мм
- толщина без клипсы: 40 мм
- толщина с установленной клипсой: 49 мм

Масса, как уже говорилось выше 280 грамм.

Звуковая мощность динамика указывается как 0,8 Вт, что по субьективным ощущениям близко к истине и вполне достаточно для работы в машине, в режиме громкой связи. При максимальной аудио-мощности искажения звука отсутствуют.

Номинальная излучаемая мощность заявлена  как 5 Вт.

А что на самом деле?

Ведь мы все прекрасно знаем, что в заводских настройках для блага радистов-очумелые ручки (а точнее выживаемости их раций) Еса безбожно занижает излучаемую мощность. Правда, оставляя возможность поднять ее до номинала через инженерное меню.

Итак, аккумулятор разряжен примерно наполовину и  встроенный вольтметр в режиме Save показывает напряжение 7,5В.

Подключаем к рации КСВ-метр, а в разрыв между рацией и аккумулятором - мультиметр.


Режим

Декларируемая номинальная
мощность

Реальная мощность

Напряжение на входе в рацию

Декларируемое энергопотребление

Реальное энергопотребление

КПД передат-чика

Rx Save 1:1

-

-

7,5 В

25/70 mA

30/80 mA

-

Hi

5 Вт

3,5 Вт

6,7 В

1,6 A

1,32 А

40 %

Mid

2 Вт

1,1 Вт

7,0 В

нет данных

0,83 А

19 %

Low

0,5 Вт

0,2 Вт

7,2 В

нет данных

0,46 А

6 %

Предвидя возможные возражения о том, что снижение мощности относительно заявленной  с 5  до 3,5 Вт обусловлено снижением напряжения на клеммах аккумулятора под нагрузкой, хочу заметить, такое явление действительно имеет место быть, но только при снижении напряжения на входе в рацию до 6V. При семи, и при восьми, и даже при девяти вольтах (от внешнего источника) максимальная мощность не изменяется и остается равной 3,5 Вт.

Энергопотребление при работе на прием:


Напряжение на входе в рацию

Уровень громкости

Энергопотребление

7,5 B

LVL 1

0,08 А

7,4 В

LVL 5

0,09 А

7,4 В

LVL 10

0,12 А

7,4 В

LVL 20

0,17 А

7,3 В

LVL 30

0, 26 А

7,3 В

LVL 31

0, 28 А

Скорость сканирования
Разумеется простая туристическая рация -это не профессиональный сканирующий приемник, но тем не менее эта возможность там есть. Скорость сканирования составляет 6,75 канала в секунду, те радиолюбительский диапазон сканер пробегает за 24 секунды. Более чем достаточная скрость для рации такого назначения.

А что с теплом?
Листая пункты меню,  вы можете случайно наткнуться на пункт № 41, активирующий встроенный термометр. Казалось бы, зачем в рации термометр? "Опять какая- нибудь бестолковая фишка, которой воспользуешься только один раз, да и то, чтобы попробовать и забыть", - подумает избалованный наворотами и прибамбасами владелец VX-8GR. И будет не прав. Как говаривал Винни Пух ,"это жжжжж неспроста". В бюджетных рациях не бывает бесполезных фич и красивых заманух  типа камеры в тангенте, разноцветной подсветки дисплея или GPSа , там все подчинено снижению себестоимости, поэтому из функционала остается только самое необходимое.

Для начала я советую всем купить рацию Yaesu FT 252 даже не думая. Я не зря  в самом начале писал, что рация имеет необычно малый вес и это заслуга не только литий-ионного аккумулятора (вместо тяжелого никель-металлогидридного). Жертвой борьбы за снижение цены стало алюминиевое шасси.

Напомню, что КПД передатчика подобных раций примерно равен 40%, поэтому излучая в эфир три с половиной ватта, около пяти ват рация превращает в тепло. Которое надо куда-то отводить с выходного каскада.

В рациях типа FT-250/270 (я уж не говорю о военных) эту задачу выполняет алюминиевое шасси  рации. Поэтому FT-270 выдерживает полную разрядку аккумулятора одной, непрерывной передачей.  Греется так, что ее горячо держать в руке, греется, но не сгорает. Но FT-270 выглядит и весит как кирпич. Там есть куда отводить и рассеивать тепло. А в FT-252 нет.

Поскольку двухчасовая непрерывная передача для туристической рации вещь нереальная, да и  встречается только в одном случае - когда радиохулиган на 145 500 гонит блатной шансон в эфир, забивая вызывную частоту, мы не будем подробно исследовать свойства сферического коня в вакууме, а зададим более реальный цикл - одна минута работы на передачу, одна минута работы на прием. В течение получаса. Что вполне соответствует по циклу (и длительности) беседе двух радиолюбителей в репитере.

Итак, первое включение на передачу: к концу первой минуты температура выходного каскада увеличивается на 12 градусов- до 35°С. Через минуту приема, к началу следующего цикла, она снижается до 24°С. И при включении рации на передачу вновь взлетает до 37 градусов. Еще минута на прием и при следующем включении она вырастает с 28, до 40°С! И это всего на пятой минуте диалога! Правда, чем выше температура внутри рации, тем больше разница с окружающей средой и тем эффективнее она отдает тепло в пространство.

Так 50°С, в конце передачи термометр показывает на триннадцатой минуте цикла- в конце седьмого включения. 55°С - на девятнадцатой. А 60°С в конце минутной передачи (и 50°С перед ее началом) только на 31 минуте (16 включение). За это время напряжение на аккумуляторе успевает упасть с 8,2 до 7,6V, а сам он разрядиться наполовину.

Уже через пять минут, после перехода в спящий режим температура внутри рации падает до 43°С, через десять- до 39°С, а через 15 минут внутри нее уже вполне нормальные 36°С.

Таким образом, за минуту работы на передачу выходной каскад нагревается, в среднем на 12°С, а за минуту работы на прием остывает, в среднем на 8°С, а за десять минут сна (RX Save) - еще на 11 градусов.

Антенна

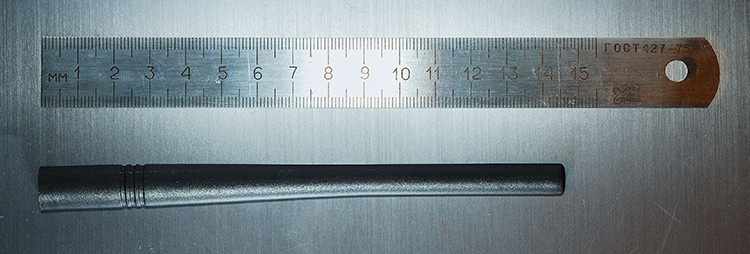

Штатная  антенна FT-252 - YHA-75 по своим габаритам аналогична антенне YHA-68 рации Yaesu FT-270 и имеет размеры: диаметр 12 мм, длинна 145 мм, однако в отличии от последней выполнена не в резиновом, а в пластмассовом (но достаточно гибком) корпусе, внутри которого и находится спиральное полотно, собственно антенны. SMA- разьем - хромирован, что, безусловно, хорошо, учитывая высокую вероятность контакта с влагой туристической рации.

Антенна для радиостанции Yaesu FT-252

Я не буду искать дешевых сенсаций, меряя КСВ в помещении или "измеряя" напряженность поля при помощи S-метра кривой китайской портативки. Вместо этого я просто сравню ее с другими антеннами, при прочих равных условиях.

На частоте 145 500, очень кстати, как обычно, орет благим матом московский радиохулиган, автор- испытатель стоит с рацией в руке в одном из московских лесопарков, вдали от отражающих предметов и прочего металла и держа рацию, как и положено, на высоте полутора метров, не  сходя с места меняет у нее антенны, смотря показания встроенного S-мета рации.

Сравнивать штатную антенну будем с знаменитой в радиолюбительских кругах четвертьлямбдовой двухдиапазонкой Diamond SRH-771, по прозвищу "Орало", длинной около 40 сантиметров и не менее популярной четырехсантиметровой Diamond SRH-805 для скрытого ношения.

Итак, первый сигнал - 145 500 радиохулиган.
Полноразмерная SRH-771 дает рапорт 5.9, восемьсотпятая - четыре балла, а штатная YHA-75 - 8 баллов - всего на кубик меньше, чем Diamond SRH-771, при, почти, втрое меньшей длине.

Повторяем эксперимент, по репитеру, находящемуся в 15 километрах:
- Diamond SRH-771- три балла
- Diamond SRH-805 - ноль баллов, но с открытым шумодавом вполне чистый и разборчивый сигнал
- Yaesu YHA-75 - два балла - очень, очень неплохо для укороченной антенны!

Стоит ли менять штатную антенну на полноразмерную четвертушку, как советуют на туристических форумах? Мой ответ - однозначно нет! Лишний кубик S-метра не стоит лишних 30 баксов.

Система ATS
Вообщем я однозначно рекомендую купить радиостанцию Yaesu FT 252. Особенно потому что, трансивер использует модификацию фирменной есовской системы ARTS, позволяющей знать, находитесь ли вы в зоне уверенной связи или уже покинули ее. Точнее ее урезанную версию, систему ATS.

При активации системы ATS автоматически активируется режим кодового шумоподавления с DCS-кодом. Понятно, что если у вас установлен субтон на открытие шумоподавителя (T SQ), то шумодав не откроется и вы ничего не услышите. Поэтому перед включением системы ATS не забудьте переключить все рации в режим кодового шумоподавления и установить необходимый DCS-код.

После активации системы ATS рация начинает каждые 20 ( а не 30, как указано в инструкции) в виде выбранного DCS-кода. При получении такого-же кода от другой рации ваш трансивер подает звуковой сигнал и пишет на дисплее "в зоне связи" ("In Range"). Если в течение интервала между запросами (20 секунд) FT-252 не получит кода от другой рации, то она решит, что вы вышли из зоны уверенного приема и подаст звуковой сигнал, поменяв транспарант на дисплее на "Out Range".

Отличие системы ATS FT-252 от ARTS в других есовских рациях заключается в том, что там можно назначить значение DCS-кода и сохранить его в канале памяти, а в FT-252 он меняется на новый прикаждом включении системы ATS и его нужно каждый раз сканировать заново.

В общем система интересная, в походе полезная, но в отличие от ARTS в тех же FT-250/270/60 реализована она бестолково и лучше ее вообще не включать, чтобы не оказаться в нужный момент без связи.

Водозащищенность
Рация имеет IP-рейтинг IP-55-те защищена от струй воды под напором в любом направлении, в отличии от брызгозащиты FT-250 (IP-54-разбрызгивание жидкости в любом направлении), но не выдерживает длительного погружения в воду, как FT-270 (на глубину 1 м, в течении 30 минут).

Давайте разберемся - а какая водозащищенность нужна на самом деле туристической рации, тем более, что в интернетах уже появились "авторитетные мнения" "экспертов", считающих, что FT-252 совершенно не годится для использования в походе, так, как не имеет водзащиты по IPX-7. Мотивируют они это тем, что рацию наиболее удобно носить на лямке рюкзака, где она ничем не защищена от дождя.

С первым доводом все просто - давайте посмотрим в таблицу и определим на основании нее реальную водозощищенность - те реальный IP-рейтинг туриста (неожиданно, да?).



Твердые тела



Жидкие тела

0

Нет защиты

0

Нет защиты

1

Защищен от объектов >50 мм (рука)

1

Защищен от капающей жидкости или конденсата

2

Защищен от объектов > 12 мм (пальцы)

2

Защищен от разбрызгивания жидкости под углом 15 градусов

3

Защищен от объектов >2,5 мм (инструменты/проволока)

3

Защищен от разбрызгивания жидкости под углом 60 градусов

4

Защищен от объектов > 1 мм (тонкий инструмент)

4

Защищен от разбрызгивания жидкости в любом направлении

5

Защищен от пыли, ограниченного проникновения

5

Защищен от сильной струи воды

6

Целиком защищен от пыли

6

Защищен от больших волн

7

Не существует

7

Защищен от последствий опускания в воду

8

Не существует

8

Защищен от полного погружения

Например, IP -68 определяет устройство, полностью защищенное от пыли, которое можно целиком погружать в жидкость

А вот требования MIL-STD 810F:


Метод /
Процедура

Особенности

Требование

Результат

Водяной туман
Метод 507.4

Отн. влажность

От 0 % до 95 %  влажности, 23° C к 60° C, 10 циклов по 48 часов

Испытание проводится, когда изделие находится в рабочем состоянии. Попадание влаги во внутрь корпуса не обнаружено.

Дождь
Метод 506.4 Процедура I

Дождь

Ветер с дождем 10л.куб./час 4 цикла

Испытание проводится, когда изделие находится в рабочем состоянии. Проникновение влаги не обнаружено.

Дождь
Метод 506.4 Процедура III



Крупные капли 7гал/фт2/ч

Испытание проводится, когда изделие находится в рабочем состоянии. Проникновение влаги не обнаружено.

Пыльная буря
Метод 510.4 Процедура I

Песок и пыль

Размер частицы <149мкм, 10 ± 7 г/м3 Скорость ветра 8.9 м/с

Испытание проводится, когда изделие находится в рабочем состоянии. Проникновение песка или пыли не обнаружено.

Что мы видим? Понятно, что, если наш турист в плащ-палатке и резиновых сапогах, как-то и выдержит попадание в струю разбрызгиваемой жидкости под углом 60 градусов (по русски- сильный ливень, ломающий ветки деревьев), то на погружение в воду без потери функциональности и последующей встречи со спасателями и возможно, врачами он явно не рассчитан. Те реальная водозащищенность человека- это IPX-3 и РЕАЛЬНАЯ потребная водозащищенность рации не должна превышать IP-53, а на практике еще ниже, тк любой разумный человек во время сильного дождя просто переложит ее во внутренний карман.

"Эксперты из интернета" мне могут возразить: "а что если рация" упадет в грязь? И после этого, чтобы песок не повредил клавиатуру и не забил микрофон ее было бы неплохо промыть в ручье, на что FT-252 явно не расчитана- ведь у нее нет защищенности по IPX-7!

А давайте проверим!

Задраить люки! Идем на погружение!

Итак, берем Есу FT-252, плотно закручиваем антенну, проверяем заглушку разьема питания, включаем рацию и кладем ее в мойку, под струю воды!
5 минут - ну надо-же! Еще работает?!
10 минут - полет нормальный!
Полчаса - все в норме! Интересно, а она будет передавать под водой?
Час - удивительно! Не только передает, но и не сгорает! Добро пожаловать в клуб связистов-подводников! Интересно, как это можно использовать в реальной жизни?
Полтора часа. Никогда не слышал, как звучит собственный голос из под воды!
Два часа. Интересно, а можно ли ее вымыть с мылом? Не сойдет ли краска с клавиатуры?
Два с половиной часа. Не сойдет. Контрольное погружение в трехлитровую банку.

Итого: два часа под непрерывной струей воды, плюс два раза по 15 минут в полностью погруженном состоянии, не выключая. И из них три включения по 30 секунд из под воды!

Выключаем рацию и тщательно протираем ее марлей.
Наступает момент истины.

Откручиваем антенну - на SMA-разьеме воды нет.
Открываем заглушку разьема питания, сбоку - на уплотнениях воды нет.
Снимаем клипсу и открываем батарейный отсек - воды нет!

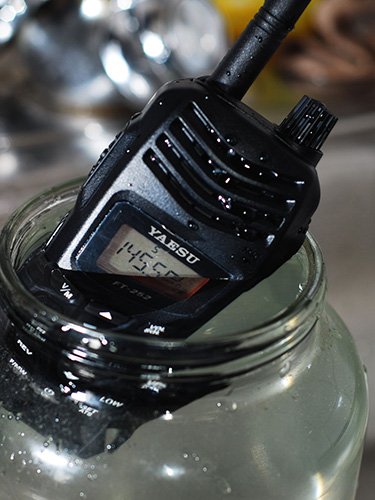

Радиостанция Yaesu FT-252 в воде

Браво, Еса! Заявленный IP-рейтинг не только подтвержден, но и фактически перекрыт в два раза - рация не только выдерживает кратковременное погружение в воду, но и как показали испытания, может спокойно находиться в ней до получаса - те при декларируемой водозащищенности по IP-55реально соответствует стандарту IPX-7.

Выводы:
В целом рация производит хорошее впечатление - легкая, прочная, достаточно мощная (3,5 Вт, как у остальных радиолюбительских Ес FT-250/270/60), экономичная. Не намного более дорогая, чем Баофенги, но намного более качественная.

Что же касается выявленных недостатков, то низкая избирательность приемника прямого усиления, для туристической рации, не является проблемой, тк вряд-ли в лесу кто-то будет работать на соседнем канале.

Невысокая же емкость аккумулятора и неудобство ее замены тоже не является проблемой, если, конечно вы не уходите в тайгу на несколько недель - на 8 часов аккумулятора вполне хватает.

Рекомендую ли я ее?
Охотникам, велосипедистам, туристам - однозначно да! Ведь для них простота, невысокая цена и малый вес  значат гораздо больше, чем наличие спектроскопа и разноцветной подсветки кнопок.

ВНИМАНИЕ!!!
Все авторские права на текст и изображения принадлежат автору. Запрещается какое бы то ни было использование указанных материалов  без письменного согласия автора.
(С) Мишган 2014г.
