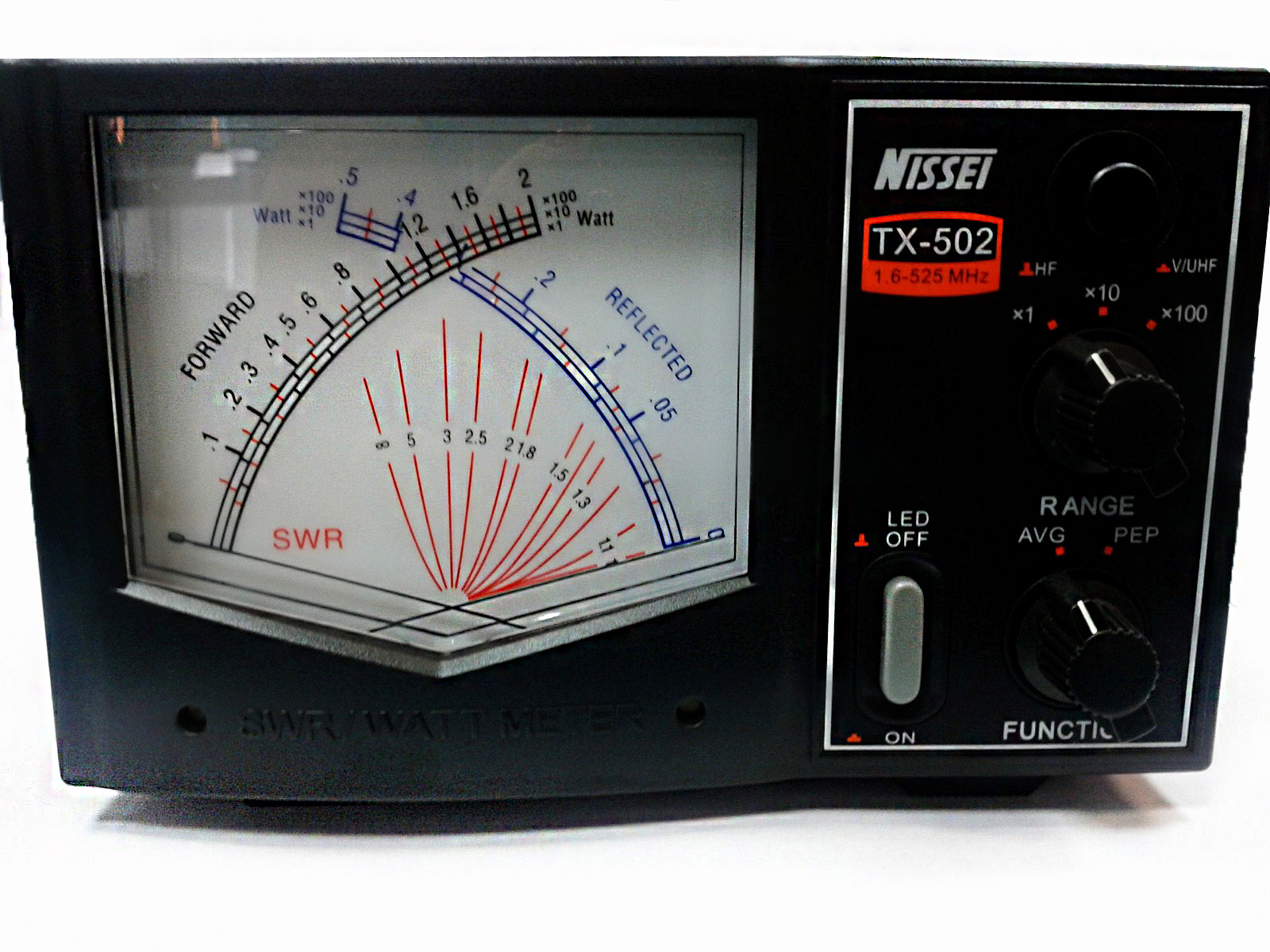

Он предназначен для измерения с высокой точностью уровней прямой/отражённой выходной мощности передатчика и коэффициента стоячей волны в антенне.
Четыре клеммы для подключения оборудования и антенны расположены на задней панели КСВ метра. Там же находится и разъём для подключения внешнего напряжения 12 Вольт постоянного тока, которое, при необходимости, служит для подсветки двухстрелочного измерительного прибора. Подсветка может быть включена либо выключена с помощью отдельной кнопки «LED ON/OFF».
Универсальный КСВ метр обеспечивает усреднённое или пиковое (выбирается переключателем «AVG/PEP») измерение параметров в двух поддиапазонах:
• от 1,6 до 200 МГц,
• от 125 до 525 МГц.
Измерения уровней выходной мощности выбирается в трёх диапазонах:
• 0-2 Ватт,
• 0-20 Ватт,
• 0-200 Ватт,
что вполне соответствует уровням выходной мощности современного связного оборудования КВ, УКВ или ДЦВ диапазонов.
