Обновленная версия ПО

для рации Yaesu FTdx 1200 и рации Yaesu FTdx 3000 (от 15 июля 2015 года)


Обновлённая версия ПО для этих трансиверов позволяет наблюдать спектр сигнала в виде «водопада». При этом новая прошивка касается трёх основных блоков трансивера: MAIN, DSP и TFT, после чего этот новый вид спектра сигнала будет сохранен в памяти трансивера. Но поскольку схема рации FTDX1200 содержит  только один приемник, то в процессе сканирования спектра аудио сигнал будет отключаться.

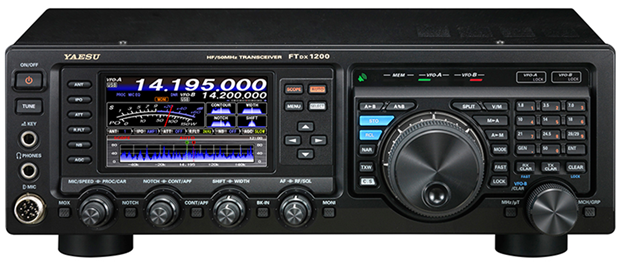

Режим отображения SPECTRUM («спектр») принимаемых сигналов
1

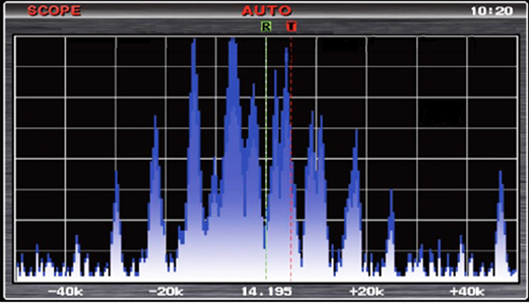

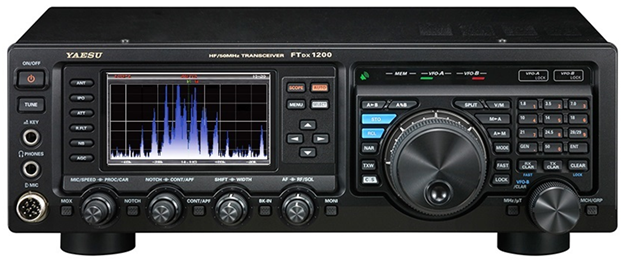

                Полноэкранный режим отображения SPECTRUM («спектр»)
1
1

Выбор вида экрана «спектр»/«водопад» (пункт меню установок "124 SCOPE MODE").
Доступны следующие режимы отображения: CENTER, CENTER-WF, FIX и FIX-WF
CENTER: (маркер рабочей частоты установлен в центре экрана спектра принимаемых сигналов)
CENTER-WF: (маркер рабочей частоты установлен в центре экрана совместного режима отображения «спектра» и «водопада» принимаемых сигналов)
FIX: (маркер рабочей частоты зафиксирован в левой части экрана спектра принимаемых сигналов)
FIX-WF: (маркер рабочей частоты зафиксирован в левой части экрана совместного режима отображения «спектра» и «водопада» принимаемых сигналов)
По умолчанию установлен режим отображения: CENTER
Выбор вида экрана звукового спектра принимаемого сигнала AF-FFT (пункт меню установок “185 FFT DISPLAY MODE”).
Доступны следующие режимы отображения: спектр (SPECTRUM), водопад (WATER FALL) и совместный режим отображения спектра и водопада (SPECTRUM-WF).
По умолчанию установлен режим отображения спектра.
Для выбора режима «водопада» необходимо нажать и удерживать в нажатом состоянии в течение одной секунды кнопку [SELECT]. Последовательно нажимая эту кнопку ещё несколько раз, можно выбрать другие пять видов экранов, которые будут отображаться в нижней части TFT дисплея:

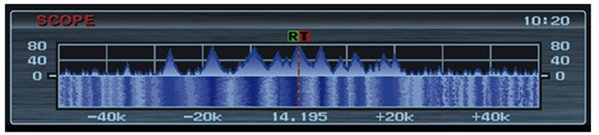

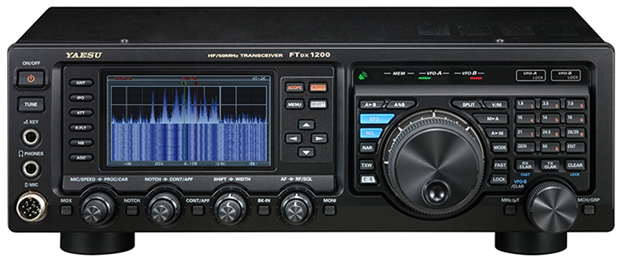

  1. Обычная область экрана SPECTRUM-WF («спектр»/«водопад»),

1
1

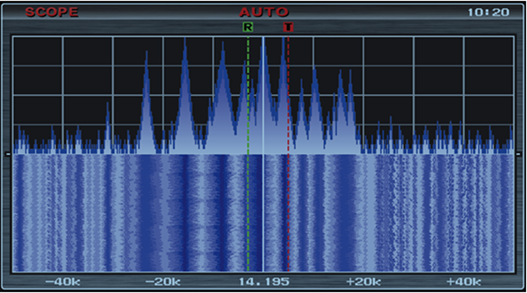

  1. Полноэкранный режим отображения SPECTRUM-WF («спектр»/«водопад»),



1
1

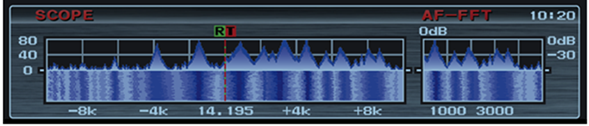

  1. Экран анализатора спектра сигнала совместно с экраном звукового спектра AF-FFT (режим SPECTRUM-WF («спектр»/«водопад»), если установлен дополнительный модуль FFT-1,

1
1

   Экран AF-FT. Режим SPECTRUM                                              Экран AF-FT. Режим WATER FALL
(«спектр»)                                                                                 («водопад»)
1                                      1

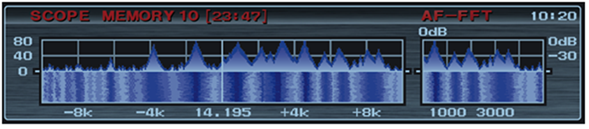

  1. Память снимков спектров принятых сигналов (если эти снимки экранов были ранее сохранены в памяти),

1
1

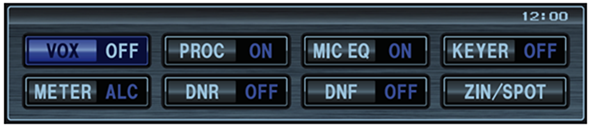

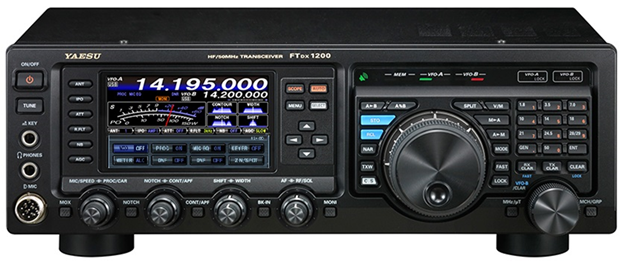

  1. Режим многофункционального дисплея (кнопочная панель).

1
         1
