Ретранслятор VXR-6000L-2
 Ретранслятор VXR-6000L-2
Снят с производства

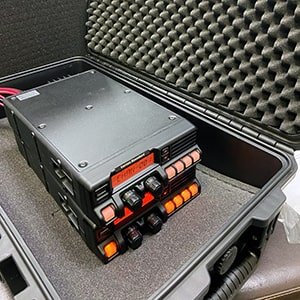

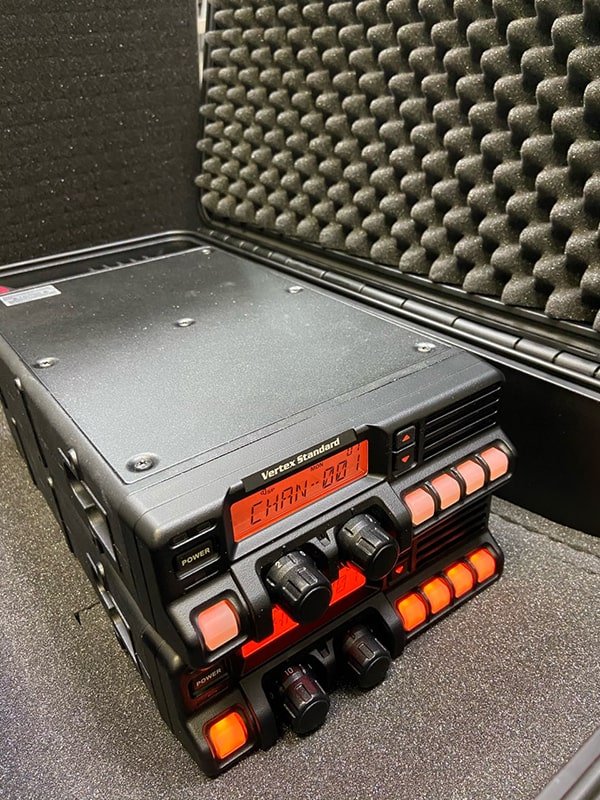

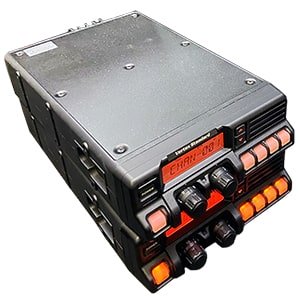

Ретранслятор VXR-6000L-2 выполнен из двух высокомощных радиостанций VX-6000L мощностью 120 Вт. Работает на частота 37-50 МГц (Low Band). Соответствует требованиям международного военного стандарта MIL STD-810. Питание устройства осуществляется от сети 220 В при частоте 50 Гц.
В составе ретранслятора имеется дуплексер Telewave TPRD-0454, который обеспечивает одновременную работу передатчика и приемника на общую антенну.
Этот дуплексер имеет минимальные потери и хорошую развязку между передающим и приемным трактом. Конструкция Pass-Reject обеспечивает гораздо лучшую избирательность, чем эквивалентные дуплексеры.
Дуплексер Telewave выполнен из алюминиевых пластин, электрическая длинна резонатора 1/4 , они сварены между собой. Элементы настройки выполнены из посеребренного бериллия, а резьбовые шпильки элементов настройки из инвара, что обеспечивает максимальную стабильность температуры, повышенную добротность и годы бесперебойной работы.
Параметры:
ретранслятор VXR-6000L-2
| Диапазон частот |
37-50 МГц (Low Band)
|
| Выходная мощность | 120 Ватт |
| Количество каналов памяти | 250 |
| Шаг сетки | 20 кГц |
| Габариты | 370 х 120 х 620 мм |
| Вес | 17 Кг |
| Приёмник |
| Чувствительность при 12 дБ SINAD | 0.25 мкВ |
| Селективность по соседнему каналу | 85 |
| Интермодуляция | 80 дБ |
| Селективность по зеркальному каналу | 90 дБ |
| Выходная мощность НЧ | 10/5 Вт |
| Передатчик |
| Выходная мощность | 120/50 Вт |
| Тип излучения | 16KOF3E |
| Внеполосные излучения | < 80 dBc |
| Максимальная девиация | 5 кГц |
Дуплексер Telewave TPRD-0454
| Диапазон частот |
30-40 МГц (Low Band)
|
| Потери на входе | 1,5 - дБ |
| КСВ | менее 1,5 |
| Изоляция | более 80 дБ |
| Выходная мощность | 350 Ватт |
| Разъём | N мама или UHF |
| Габариты | 206 х 48 х 28 см |
| Вес | 29,48 кг |
|
