Станок-подъемник

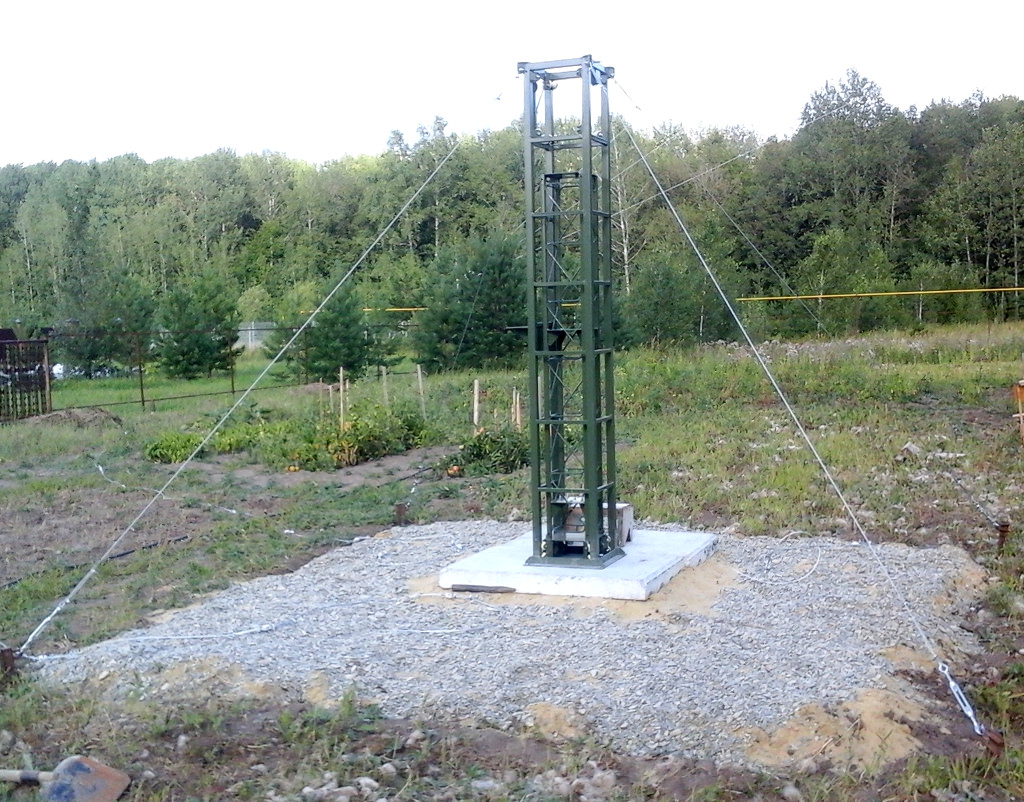

Станок-подъемник предназначен для монтажа мачты методом поочередного выдвижения секций снизу вверх. Станок крепят в вертикальном положении четырьмя растяжками. Первой на площадку Станка-подъемника устанавливают самую верхнюю секцию. С помощью лебедки секцию поднимают и фиксируют в в выдвинутом положении. Затем подъемную площадку опускают и на нее устанавливают очередную - вторую сверху секцию. После стыковки секций цикл подъема повторяется. Демонтаж мачты производиться в обратном порядке. Выпускается два типа Станка-подъемника.

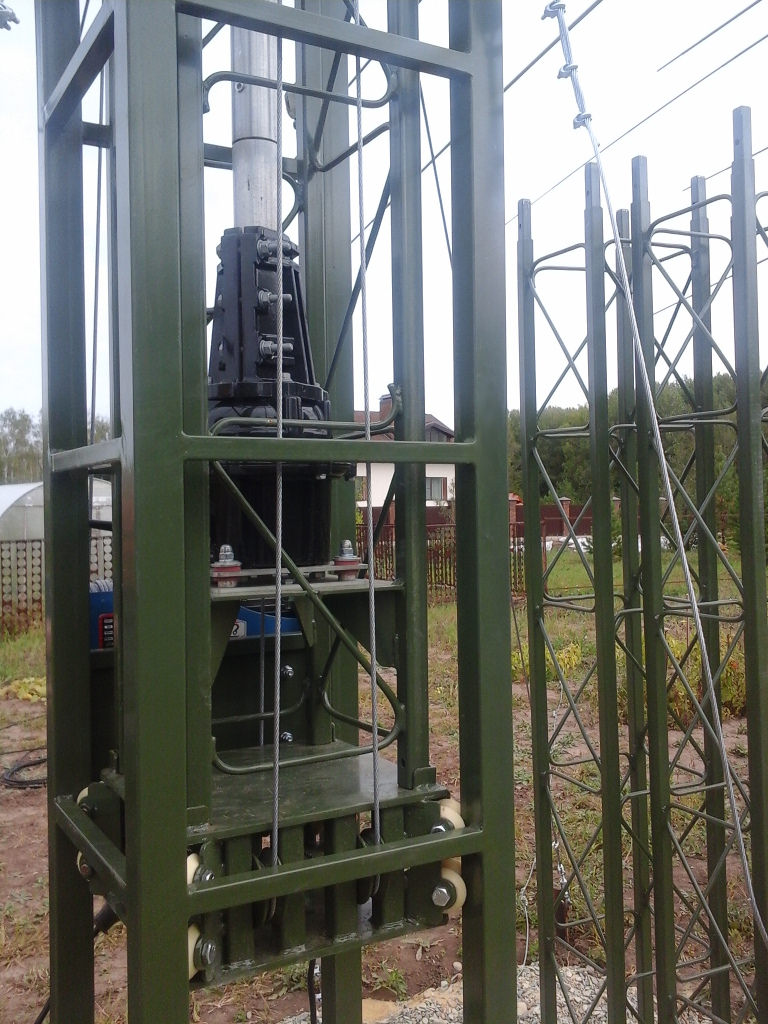

Станок-подъемник стационарный и Станок-подъемник разборный Оба варианта подъемников имеют одинаковую функциональность - могут поднимать мачты с максимальным весом до 500 кг. Габариты подъемника - 460х460х2700 мм; вес стационарного варианта подъемника - 78 кг, разборного варианта - 67 кг, без учета основания. Разборный вариант Станка-подъемника предназначен для удобства при ручном переносе и погрузке. Станок-подъемник разборный состоит из двух панелей с закрепленными роликами силового полиспаста, трех соединительных панелей, кронштейна под лебедку, лебедки с тросом, подъемной площадки с направляющими роликами и основания. Размеры самой габаритной панели составляют 420х120х2700 мм, вес 20 кг. Перед монтажом панели соединяют между собой и с основанием при помощи 28 болтов М10. Иногда разборный станок - это единственный шанс поднять мачту на крыше многоквартирного дома, где нет грузового лифта, а выход наверх ограничен узкими проходами.
Если предполагается установка нескольких мачт одного типа, то разборный Станок-подъемник позволяет значительно сэкономить.
Конструкции Станка-подъемника выполнены из высококачественного стального гнутого сварного профиля квадратного сечения. Стальной гнутый профиль от горячекатаных ( уголок, швеллер и т.п. ) аналогов отличается более рациональным распределением металла по сечению, а значит обладает более надежными эксплуатационными характеристиками при меньшем весе.
Основные стойки подъемника имеют сечение 40х40 мм, при толщине стенки 2,5 мм. Горизонтальные связи сделаны из профиля сечением 25х25 мм, толщина стенки 2,0 мм. Плоские детали ( площадки, проушины, косынки ) вырезаны из стального листа лазерной резкой. Ролики направляющих выполнены из капролона ПА-6А и смонтированы на подшипниках качения. Сборка узлов производится полуавтоматической сваркой в среде защитного газа. Перед сборкой детали подъемника фиксируются на стапеле для обеспечения заданной точности.
Станки-подъемники комплектуются электрической 220В лебедкой грузоподъемностью 500 кг. Лебедка оборудована тормозным устройством, позволяющим надежно фиксировать барабан с тросом в любом положении.
