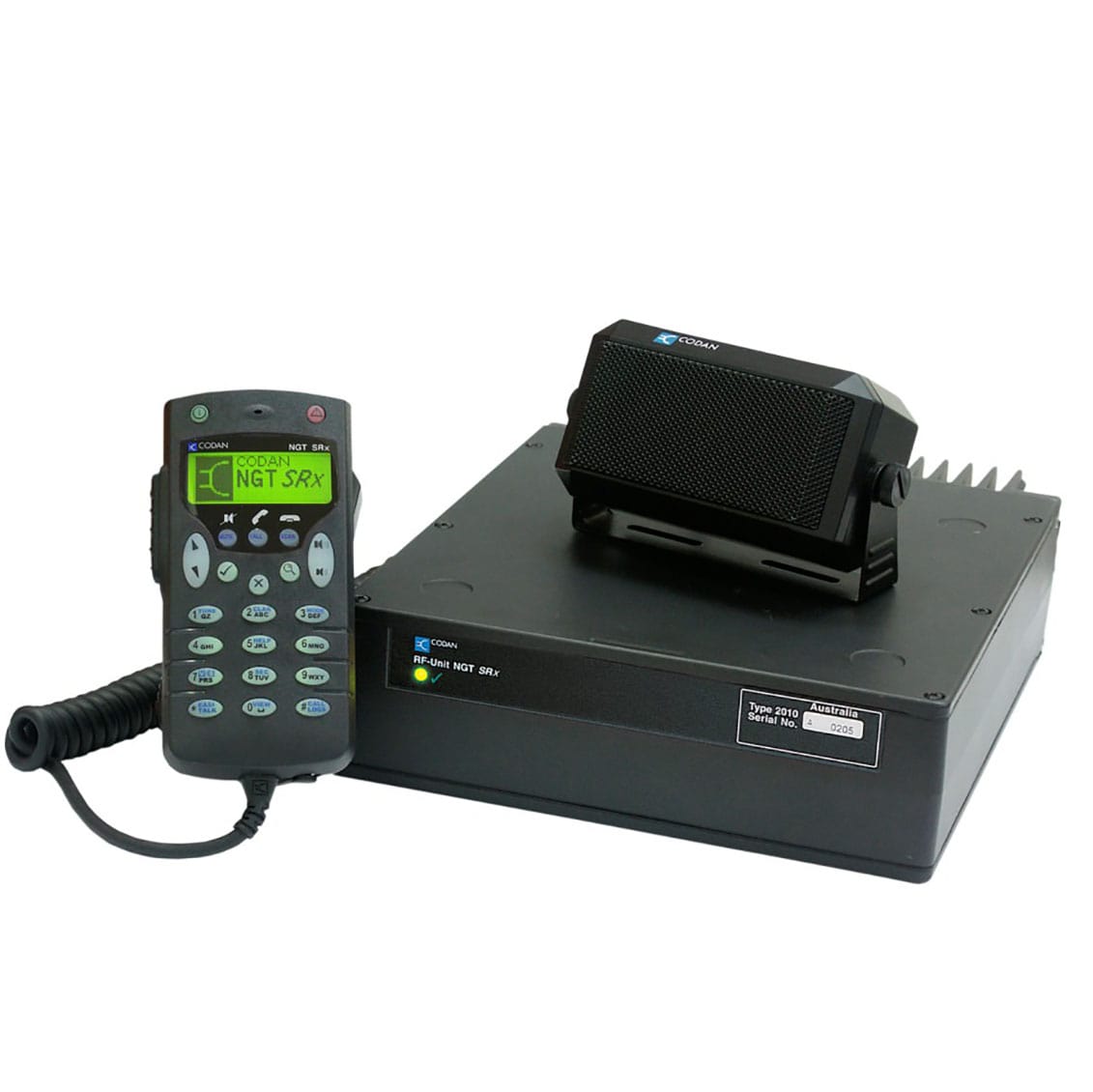

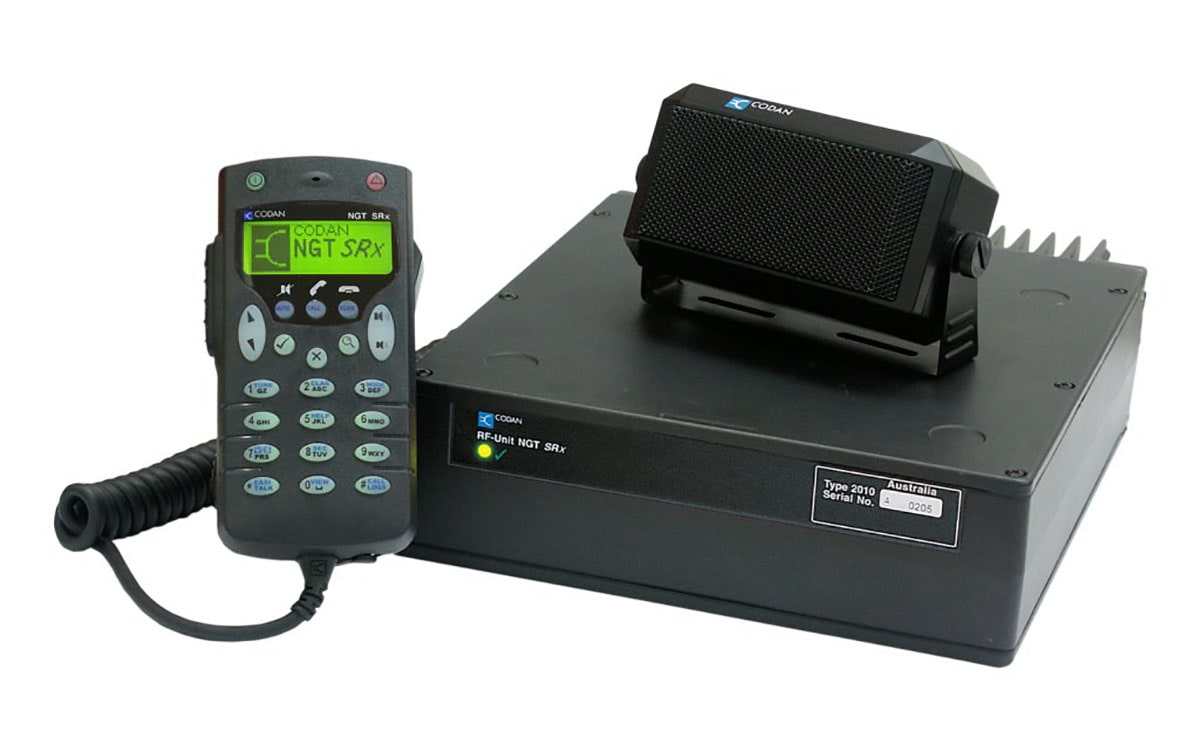

Трансивер NGT SRx специально разработан для организации различных системных решений КВ связи. Это экономически выгодное решение и может обеспечить как голосовую связь, так и передачу данных, факса, слежение координат в системе GPS и выход в телефонную сеть и системы высокоскоростной передачи данных.
Включая стандартные особенности передовых технологий КВ оборудования CODAN серия NGT SRx была создана как одно решение - связи, удовлетворяющее любым условиям или конфигурациям.
ВКЛЮЧАЕТ:• NGT SRx 2012 Радиоблок
• NGT SRx 2020 телефонная трубка
• Набор для крепления телефонной трубки
• Выносной динамик с проводом, 4 м
• Кабель управления к NGT, 6 м
• Резиновые прокладки-крепления радиоблока (4шт)
• Справочник и Руководство Пользователя Трансивером
на CD диске (EN)
Параметры:
СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ:
• Универсальный интерфейсный порт (GPIO)
• 400 каналов, 1,6 – 30 МГц, 10 сетей
• Сканирование нескольких сетей
• 125 Вт (пик), 12В постоянного тока, ОБП или АМ
• Встроенная цифровая обработка голосового сигнала
Easitalk
• Работа телеграфом
• Соответствие стандарту MIL-STD 810F по вибрации и
ударам
| Частотный диапазон |
Передача: 1.6 – 30 МГц
Прием: 0.25 – 30 МГц |
| Количество каналов |
400 одно- или двухчастотных симплексных каналов |
| Генерация частоты |
Все частоты генерируются синтезатором с шагом 10 Гц |
| Рабочие режимы |
Одна боковая полоса (J3E) ВБП или НБП
или переключаемая ВБП/HБП AM: H3E |
| Стабильность частоты |
±0.3 [1] ppm (-30°С - +60°С) |
| Время разогрева |
1 минута номинал |
| Программирование |
Частоты и опции программируются через гнездо RS-232 ручного блока
управления с использованием программного обеспечения программирования
NSP и IBM-совместимого компьютера.
Каналы можно вводить с ручного блока управления. |
Переключение
передача/прием |
35 мсек, порт GPIO |
Сопротивление
по входу/выходу РЧ |
50 Ом номинал |
| Напряжение питания |
13.6 В постоянного тока, отрицательное заземление
Номинальный рабочий диапазон: 10.8 – 15 В
Реальный рабочий диапазон: 9 – 16 В
Защита от переполюсовки |
| Защита от перенапряжения |
Отключение при 16 В постоянного тока на период перенапряжения |
| Потребляемый ток |
На передачу: 9 – 17 А (двухтоновый сигнал или CW)
8 A (речь)
На прием: 1 А (без сигнала) |
Параметры
окружающей среды |
Температура: -30°С - +60°С
Относительная влажность: 95%
Температурный диапазон сокращается на 10°С
относительно каждых 330 м над уровнем моря |
| Охлаждение |
Конвекция или вентилятор (с опцией F) |
| Размеры |
Радиоблок 2010: 210 мм (Ш) x 270 мм (Г) x 65 мм (В)
Ручной блок управления 2020: 65 мм (Ш) x 35 мм (Г) x 130 мм (В)
Переходной блок 2030: 135 мм (Ш) x 106 мм (Г) x 38 мм (В) |
| Вес |
Радиоблок 2010: 3.3 кг
Ручной блок управления 2020: 0.3 кг
Переходной блок 2030: 0.4 кг |
| Цвет корпуса |
Темно-серый |
ПАРАМЕТРЫ ПРИЕМНИКА
Тип приемника |
Двойное преобразование, супергетеродин |
Частоты ПЧ |
45 МГц и 455 кГц |
Чувствительность |
Частота:
0.25 – 30 МГц
Частота
1.6 – 30 МГц |
УВЧ выкл.
1.5 [1.25] мкВ
-103 [-105] дБм
УВЧ вкл.
0.2 [0.12] мкВ
-121 [-125] дБ |
| При SINAD (соотношение сигнал/шум) 10 дБ и не менее 50 мВт на аудио выходе |
| Защита по входу |
50 В (пик – пик) - максимально допустимое напряжение
на входе приемника с нагрузкой 50 Ом |
| Избирательность |
Более 65 [70] дБ при -1 кГц и +4 кГц относительно
частоты подавленной несущей верхней боковой полосы
Диапазон пропускания: -8 [-6] дБ - 300 – 2600 Гц
Неравномерность: 4 [2] дБ пик-пик - 500 – 2500 Гц |
| Ослабление сигнала |
При снижении SINAD (сигнал/шум) от 10 дБ до 7 дБ
|
|
В полосе пропускания приемника, кГц:
-1 и +4 кГц (относительно частоты подавленной несущей)
±10 кГц
±50 кГц
|
60 [65] дБ
75 [80] дБ
90 [95] дБ |
| Блокировка |
См. Ослабление сигнала
При более чем ±50 кГц – более 95 дБ |
Подавление
зеркальных каналов |
Более 65 [70] дБ |
Подавление
ложных каналов приема |
Более 70 [90] дБ
Самогенерируемые сигналы при более чем 0.15 мкВ: 4.999, 29.49 МГц |
| Интермодуляция |
При расчете интермодуляционных продуктов 3-го порядка,
эквивалентных полезному сигналу с 10 дБ SINAD (сигнал/шум),
два нежелательных сигнала, удаленных от полезного сигнала
более чем на 30 кГц, должны быть на 90 [92] дБ выше полезного сигнала.
Интермодуляционные продукты 3-го порядка (без участия АРУ):
+30 [+33] дБм при выключенном УВЧ
+10 [+13] дБм при включенном УВ |
АРУ (Автоматическая
регулировка усиления) |
Изменение напряжения на выходе приемника
при изменении входного сигнала от 2.0 [1.0] мкВ
до 100 мВ (УВЧ вкл.) - не более 6 дБ |
Выходной аудио сигнал
на GPIO разъеме |
Типовое: -2 дБ - 500 Гц – 2.5 кГц
Типовое: -6 дБ - 300 Гц – 2.6 кГц |
Мощность аудио сигнала
при 5% искажении |
2.4 Вт на нагрузке 8 Ом
4 Вт нагрузке 4 Ом
6 Вт на нагрузке 2 Ом |
Точная подстройка
приемника |
±10 ppm (номинал)
±50 Гц ниже 5 МГц, с увеличением до ±300 Гц при 30 МГ
При изменении канала подстройка приемника
автоматически сбрасывается на среднюю частоту |
Интермодуляционное
искажение |
Менее 25 дБ при двух сигналах по 100 мВ на входе |
Зависимость соотношения
сигнал/шум от
входного сигнала |
При увеличении входного сигнала на 40 дБ выше уровня
чувствительности, соотношение сигнал/шум увеличивается
на не менее чем 40 дБ |
ПАРАМЕТРЫ ПЕРЕДАТЧИКА
Выходная мощность |
125 Вт (пик), ±1 ДБ |
Рабочий цикл |
100%: обычная речь во всем температурном диапазоне
100%: автоматический запрос повторной передачи при до 30°С
25%: 16-тоновый режим непрерывной передачи данных (5 минут максимум) при до 30°С
100%: все режимы с опцией F (вентилятор) при температуре до 45°С |
Потребляемый ток |
Выходная мощность: 125 Вт
Двухтоновый сигнал или CW: 9-17 А
Обычная речь: 8 А |
| Защита |
Обеспечивается защита при любых нагрузках:
- Ограничение отраженной мощности – до 10 Вт (пик)
- Ограничение коллекторного напряжения на выходном транзисторе УМ
- Защита от перегрева радиатора |
| Аудио выход |
Общая частотная характеристика аудио тракта возрастает
примерно в соотношении 6дБ/октава в диапазоне 300 – 2700 Гц
Электрический вход: -6 [-6] дБ - в диапазоне 350 – 2850 Гц |
Подавление паразитных
излучений и
гармонических
составляющих |
Не менее 60 [65] дБ ниже пика |
| Подавление несущей |
50 [60] дБ ниже пика |
Подавление
нежелательной
боковой полосы |
55 [70] дБ ниже пика (400 Гц)
65 [70] дБ ниже пика (1 кГц) |
Интермодуляция в
двухтоновом режиме |
100 Вт: 26 [30] дБ ниже каждого тона - 32 [36] дБ ниже пика
125 Вт: 26 [27] дБ ниже каждого тона - 32 [33] дБ ниже пика |
Автоматическая
регулировка
уровня мощности |
При превышении входного сигнала на 10 дБ выше
порога компрессии, выходная мощность
увеличивается не более чем на 0.5 дБ
Максимальный диапазон автоматической регулировки мощности – не менее 30 дБ
Задержка срабатывания автоматической регулировки мощности – 1 мсек |
| Микрофон |
Электретный конденсаторный тип |
ОПЦИИ
Опция FED-STD-1045 ALE/CALM
Система управления связью CODAN CALM, полностью совместимая с
функциями ALE FED-STD-1045.
Доступны следующие типы вызовов Selective, All Call, Phone,
Message, Diagnostic и Emergency.
Опция MIL-STD-188-141B ALE full
Данная опция предоставляет полные функциональные возможности
системы MIL-STD-188-141B ALE full.
Следующие дополнительные типы вызовов возможно в данной
опции NET Call, ANY Call, Group Call Wildcard Call, встроенное
сообщение AMD Message Calls, а также расширенный возможности
радиомаяка ALE и журнал Last Heard
Опция вызов GPS.
Позволяет выполнять вызов с отправкой и запрос координат GPS
посредством систем вызова Selcall или ALE .
Опция ALC (внешняя автоматическая регулировка уровня)
Необходима при использовании трансивера NGT с системой высокой
мощности.
Опция 100 Вт
Снижает выходную мощность трансивера до 100 Вт.
Опция TxD, Запрет программирования частот
Запрещает программирование новых частот передачи через
переднюю панель. Используется в странах, где программирование
через переднюю панель запрещено, как например в США и
Австралии.
Опция TxP, Запрет программирования в ручную.
Опция высокоскоростная передача данных (встраиваемая на
заводе)
Необходима для высокоскоростной передачи данных совместной работе с КВ
модемами CODAN (3212, RM50e.
Опция Голосовой скремблер (CIVS)
Встроенный головой скремблер CODAN обеспечит базовый уровень
шифрования речи.
Опция - голосовой скремблер (встраиваемая на заводе)
Голосовой Скремблер обеспечивает в трансиверах CODAN NGT
высокую защиту голосового сигнала при шифровании без потери
качества.
Данная опция доступна как комплект доработки (номер 15-
10507).
При заказе этой опции необходимо заполнить декларацию
конечного пользователя, для получения разрешения на
экспорт от Экспортного Департамента Правительства
Австралии.
Опция- ISBПроцессор 2012 (встраиваемая на заводе)
Данная опция используется для предоставления независимых
каналов боковой полосы в однополосной модуляции (ISB) для
обеспечения высокоскоростной передачи данных при работе с
КВ модемом RM50e. Максимально возможная скорость передачи
данных составит 19200 бит/c.
Данная опция доступна как комплект доработки (номер 15-
10556).
При использовании встроенной опции ISB Option не
возможно использовать КВ модемы Codan 3012 & 3212.
Данная опция предназначена для трансиверов
NGT™ SRx и MR.
Опция – модуль шифрования AES-256 DV (встраиваемая на
заводе)
Цифровой Головой Скремблер обеспечивает превосходное
качество зашифрованного голосового сигнала и очень высокий
уровень защиты в соответствии с AES-256 .
Можно выбрать режимы стандартные работы вокодера с 1200 и
2400 бит/c
Данная опция доступна как комплект доработки (номер 15-
10552).
При заказе этой опции необходимо заполнить декларацию
конечного пользователя, для получения разрешения на
экспорт от Экспортного Департамента Правительства
Австралии.
Опция фильтр 500 Гц (встраиваемая на заводе)
Встроенный узкополосный фильтр 500 Гц.
Предназначена для работы с телеграфным ключом.
Опция фильтр 2.7 кГц (встраиваемая на заводе)
Встроенный широкополосный фильтр 2.7 кГц. Предназначена для
совместной работы с КВ-модемом CODAN RM50e.
