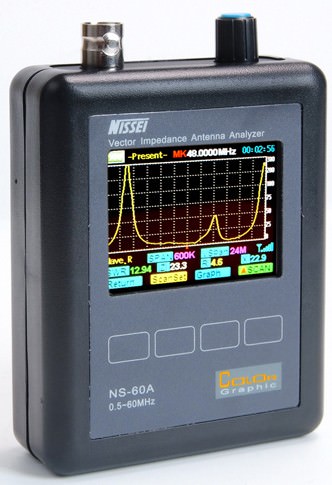

Антенный анализатор Nissei NS-60A

1 . Измерение КСВ антенны с графическим дисплеем в выбранном частотном диапазоне.
2 . Измерение импеданса антенны (Z = R + J Х)
3 . Измерение активного сопротивления антенны R
4 . Измерение реактивного сопротивления антенны X на графическом дисплее в выбранном частотном диапазоне.
5 . Быстрый поиск резонансной частоты антенны.
6 . Подходит для антенных измерений и регулировки.
7 . Портативный и небольшой размер .
8 . Простой и интуитивно понятный интерфейс.
9 . Устойчив к окружающей среде.
10 . Длительная работа от аккумулятора.

Используется в качестве генератора ВЧ сигналов.

1. Рабочий диапазон : 0,5 МГц - 60 МГц
2. Шаг настройки: 100 Гц минимум.
3. Размах выходного сигнала : 3В на 14,000 МГц.
4. Ширина сканирования ( МГц) : 0,3 / 0,6 / 1,2 / 2,4 / 6/12/24/48 МГц .
5. Шаг сканирования (кГц) : 0,1 / 1/10/100/1000 кГц
( В зависимости от полосы)
6. Диапазон КСВ : 1,00 - 99,99
7. Диапазон сопротивления: 0,1 - 999,9 Ом
8. Встороенный источник питания: 3,7 литий-полимерная аккумуляторная батарея .
9. Внешний источник питания : DC5.0 -5.5V > 1000mA .
10 . 50 Ом BNC разъем .
11 . 16M - цветной экран LCD , 2-дюймовый 240 х 320 QVGA (4.3x3.2cm )
