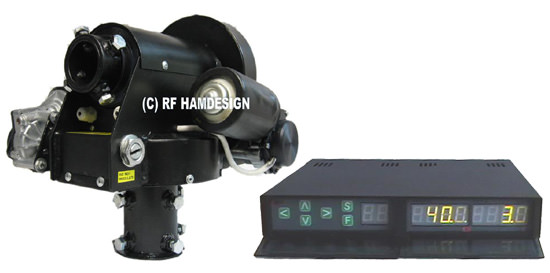

SPID подъемно-поворотное устройство (BIG-RAS) – это сверхмощное антенное поворотное устройство с контроллером. Данное поворотное устройство предназначено для больших спутниковых антенн и выпускается вместе с контроллером. Устройство спроектировано для крепления на трубу или на дополнительную плату крепления адаптора для стандартного внутреннего крепления. Легко управляет 3-х метровой параболической антенной.
Кронштейн сверхмощной антенны
Поворотное устройство AZ & EL может быть скреплено к трубе не более 68 мм
Максимальный диаметр трубы на подъеме составляет 52 мм
Сверхмощный кронштейн может поднять на поворотное устройство 3-х метровую антенну
Параметры поворотного устройства RF HAMDESIGN SPID BIG-RAS:
- двойной металлический привод для удержания положения на ветру
- двигатель высокого вращающего момента низкого напряжения
- Магнитный переключатель выдает 1 пульс при разрешении 0,5 градусов
- Низкий люфт
- Использует 8-ми кабельное подключение (4 для каждого поворотного устройства) для каждого поворотного устройства)
Стандарты RAS <> BIG RAS
- 2* двойной привод
- 120 зубчатая рейка = на 30% больше чем у RAS
- минимум в два раза мощнее, чем стандартный RAS
- Вес = 22кг
- Разрешение = 0,5 градусов
- может удержать антенны до 5 метров
- напряжение питания от 12 до 18 В
BIG-RAS AZ & EL Управляющее поворотное устройство (цифровое, тип Rot2Prog):
- двойной зеленый жидкокристаллический дисплей вывода цифровых данных
- встроенный интерфейс. управляемый компьютером (USB)
- ручное и компьютерное управление
- разрешение = 0,5 градусов
- совместим с протоколом Yaesu GS-232 или может использовать свой SPID протокол
- предусмотрена «мышка» для легкого ручного управления
Доступная опция:
- Вместо стандартного управляющего устройства Rot2Prog Вы можете заказать управляющее устройство MD-02 (вариант MD-01, тип крепления 19" зубчатая рейка).
- У управляющих устройств MD-01 и MD-02 намного больше функций, чем у стандартного Rot2Prog.
- Опционально поставляется манипулятор-мышь.
Новые опции:
- мягкий пуск и выключение
- полное USB управление с помощью ПО MD01dde.exe
- встроенный мощный интерфейс слежения
- двухлинейная подсветка дисплея
- полный доступ через IP адрес (опция)
Параметры:
| |
BIG RAS @ 12В |
BIG RAS @ 18В |
| Вращающий момент lbs/NM |
>4027 lb/ 455 Nm |
>4425 lb/ 500Nm |
| Тормозящий момент lbs/NM |
24000 lb/ 2712 Nm |
24 000 lb/ 2712Nm |
| Тормозная конструкция |
Двойной привод |
Двойной привод |
| Вертикальная нагрузка lbs/kg |
>700 lbs / 318 Кг |
>700 lbs / 318 Кг |
| Скорость вращения (360) |
120 сек |
90 сек |
| Разрешение |
0,5° |
0,5° |
| Диапазон вращения |
360°/180° |
360°/180° |
| Вес lbs/ масса кг |
48 lbs/ 22 кг |
48 lbs/ 22 кг |
| Датчик положения |
Переключатель |
Переключатель |
| Размер мачты дюйм/мм нижнее крепление |
2,6 дюйм/ 66 мм |
2,6 дюйм/ 66 мм |
| Размер мачты дюйм/мм подъемное устройство |
2,0 дюйм/ 55 мм |
2,0 дюйм/ 55 мм |
| Окружающая среда |
земля, без мобильных сигналов и/или прикрытие |
| MTBF |
12500 часов @ от -20°C до +55°C |
| Кабель управления |
8 |
8 |
| Технические параметры контроллера |
| Напряжение источника питания |
12 В |
18 В |
| Потребляемый ток источника питания |
6…10А |
6…15А |
| Размеры |
245x235x40 мм |
| Вес |
1.5 кг |
| Корпус |
Алюминий/сталь |
| Окружающая среда |
земля/вне зоны мобильного покрытия |
| MTBF |
15000 часов @ от -5°C до +40°C |
| Дисплей |
2* 4-значный (зеленый) |
| 8-контактный кабель управления |
Подключение inc. 2* 4 pin-DIN connector |
