Описание усилителя мощности HL-1.5Kfx

Усилитель мощности HL-1.5Kfx является одним из самых популярных, он компактен и имеет небольшой вес и размеры, благодаря чему не занимает много места при подключении к радиостанции.

Также данный усилитель мощности является единственным в линейке Tokyo Hy-Power amplifier способным работать с двумя диапазонами, в то время как работа с двумя диапазонами является особенностью современных радиостанций. Данный усилитель мощности имеет широкий рабочий диапазон напряжения сети, способен использовать от 100 В до 250 В.

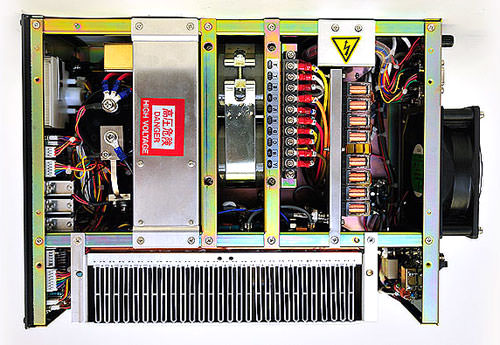

Данный усилитель мощности совмещает в себе характеристики четырех полевых транзисторов THP2933 RF Mosfets, которые в состоянии подавать 1 КВт пиковой мощности ВЧ и 750 Вт пиковой мощности при расстоянии 6 метров. Усилитель мощности HL-1.5Kfx использует меньшее напряжение питания (напряжение стока), при этом пиковая мощность составляет 750 Вт и сигнал CW мощностью 600 Вт на HFдиапазонах. Данный усилитель мощности также имеет встроенный блок питания и работает при напряжении в сети 100 В-250 В. Вы также можете производить точную настройку рабочего напряжения усилителя (посредством наладки отвода трансформатора) по отношению к напряжению в сети от которой работает радиостанция в целях максимальной эффективности. Усилитель мощности HL- 1.5Kfx создан с расчетом полного интегрирования с автоматическим антенным тюнером Tokyo Hy-Power HC-1.5KAT. переключатель диапазона антенного тюнера HL-1.5KAT синхронизируется в автоматическом режиме с установками диапазона усилителя мощности 1.5Kfx (в автоматическом или ручном режиме) в зависимости от того какой диапазон выбран на усилителе мощности. Практически все другие автоматические антенные тюнеры также могут функционировать на должном уровне при использовании с усилителем мощности HL-1.5Kfx. также можно использовать ручные антенные тюнеры, но при этом оператору следует аккуратно производить настройку антенны и выбор диапазона.

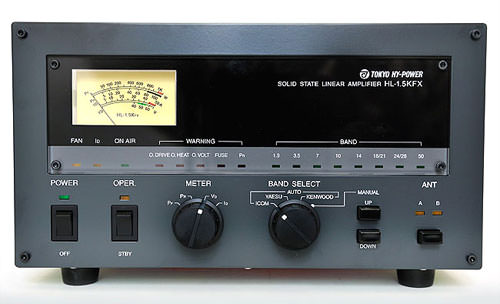

На передней панели усилителя мощности имеется специальный датчик, функции которого можно выбирать с помощью переключателя также находящегося на передней панели усилителя мощности. Датчик показывает мощность отражения (Pr), мощность прямой волны (Pf), резервное напряжение полевого транзистора (Vd) и ток передачи полевого транзистора (Id).

Дополнительные поворотные регуляторы на передней панели используются для автоматического или ручного переключения диапазонов для выбора режима переключения диапазона, автоматическое переключение диапазона осуществляется через радиостанцию, а переключение диапазона вручную осуществляется посредством переключателей Up\Down (вверх \ вниз). Также существует переключатель для антенн, с помощью которого оператор может выбирать антенну для каждого диапазона. При переключении диапазона вручную оператор просто выбирает нужную антенну. При автоматическом переключении диапазона происходит автоматический выбор антенны для каждого из диапазонов. Усилитель мощности производит автоматический выбор необходимой антенны А или В для каждого из диапазонов, определенного оператором. Также на передней панели есть кнопки включения питания (Power On) и STBY/Operate (режим ожидания \ активация).

На передней панели также имеются различные лампочки: Power On (включение питания), Stby/Operate (режим ожидания \ активация), High Speed Fan Operation (активация вентилятора), High Current (Id) (ток). Также имеются сигнальные лампочки: Over Drive (перегрузка), Overheat (перегрев), Over Volt(повышенное напряжение), Internal Fuse Open (взорвался внутренний предохранитель) и ExcessiveReflective Power (чрезмерная мощность отражения). Также на передней панели справа находятся две лампочки, указывающие, какой диапазон выбран в данный момент.

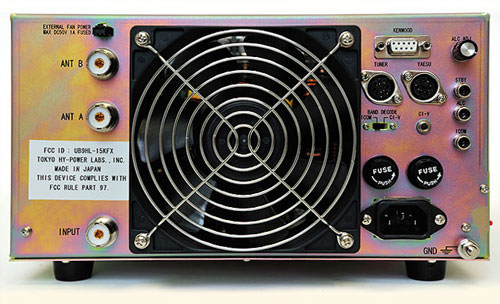

Регуляторы на задней панели имеется регулятор настройки системы ALC (ALC ADJ), небольшое гнездо Icom CIV (блок сопряжения радиостанции или приемника с компьютером), разъем типа RCA для напряжения диапазона радиостанции ICOM, переключатель напряжения диапазона IV радиостанции ICOM , соединитель для передачи данных диапазона радиостанции DB-9 Kenwood, DIN - разъем для данных диапазона радиостанции Yaesu, DIN – разъем для интерфейса антенного тюнера HL-1.5KAT, входное отверстие для возбудителя (радиостанции), два гнезда для подключения антенн, кнопки PTT – разъем типа RCA для режима STBY и разъем типа RCA для подачи сигнала ALC.

Данный усилитель мощности способен работать в режиме полного дуплекса (50слов в минуту +), при помощи миниатюрных скоростных реле Panasonic для переключателя T\R

Параметры:
