Усилитель мощности VL-1000 Linear Amplifier

Высококачественный КВ усилитель VL-1000 с выходной мощностью 1 кВт перекрывает любительские диапазоны 1,8 – 50 МГц. При проектировании данного усилителя для обеспечения большой выходной мощности в выходном каскаде усилителя было применено 8 мощных ВЧ транзисторов MRF-150 MOS FET. При разработке усилителя большое внимание уделялось системе заземления и цепи ВЧ обхода, что позволило значительно снизить паразитные излучения и получить максимальную выходную мощность.

Основа электрической схемы контроля VL-1000 - 16-разрядный микропроцессор, управляемый эксклюзивным алгоритмом настройки фирмы VERTEX STANDARD . Микропроцессор анализирует деятельность антенной системы, немедленно посылая настройку команд шаговым двигателям в антенной секции блока настройки.

Большой 190 x 43 мм матричный ЖКИ индикатор обеспечивает полную информацию состояния усилителя, включая максимальную выходную мощность, среднюю выходную мощности, напряжение, ток и КСВ. Панорамный монитор КСВ отображает состояние КСВ «перед настройкой» и «после настройки», что делает настройку наглядной и позволяет оперативно управлять настройкой антенной системы.

Парные быстродействующие вентиляторы управляемые термодатчиками, направляют охлаждающийся воздух поперек нагретого корпуса, эффективно перемещая тепло из отделения усилителя. Усилитель VL-1000 и источник питания VP-1000 имеют собственные системы вентиляции с независимыми термостатами.

При работе с трансиверами FT -1000 MP Mark V и FT -920 фирмы VERTEX STANDARD можно передавать состояния рабочей частоты из этих моделей трансиверов в усилитель VL -1000. Имея в наличии Band Data кабель CT -56 (опция), можно переключать рабочие диапазоны усилителя VL -1000 непосредственно с трансивера.

Два входа на усилителе позволяют подключить одновременно 2 трансивера, например, на 160 и 6 метров, в то время как 4 выхода предназначены для подключения внешних антенн на разные диапазоны. Подключив трансивер к первому входу, можно автоматически управлять антенным коммутатором усилителя VL -1000, автоматически соединяя трансивер с нужной антенной. В этом режиме переключение антенн производится непосредственно с клавиши переключения диапазонов трансивера FT -1000 MP Mark V и FT -920.



Параметры:

Диапазон рабочих частот

160 - 6 метров

160 - 15, 6 метров ( версия для США ) *

Выходная мощность

При 220 В переменного тока

1000 Вт (SSB/CW)
500 Вт ( FSK-RTTY/FM)
250 Вт (AM )
При 120 В переменного тока 500 Вт (SSB/CW/FSK-RTTY/FM)
125 Вт (AM )
Входные напряжения постоянного тока

+48V, +12V, -12V

Потребляемый ток

48A ( +48V) , 2 . 8A (+12V), 0.1A ( -12V)

Масса

21 k г

Габариты

413 x 151 x 451 мм

VP-1000 блок питания
Входное напряжение сети

100 – 240 В ( автоматический выбор)

Выходное постоянное напряжение

+48 В , +12 В , -12 В

Потребляемый переменный ток

13 A ( 200 – 240В @ 1кВт ВЧ мощности )

15 A ( 100 – 200В @ 500 W ВЧ мощности)

Габариты

413 x 151 x 381 мм

Вес

14.6 k г

Усилитель мощности
Выходная мощность

1200 Вт .

Подавление паразитных излучений

больше -50 dB ( КВ )

больше - 60 dB ( 6 метров )

IP3

Не более -30 dB

Входное сопротивление

50 Ом

Выходное сопротивление

50 Ом

Автоматический антенный тюнер
Диапазон согласования

16.7 Ом - 100 Ом (1.8 M Гц )

25 O м - 100 O м (50 M Гц )

16.7 O м - 150 O м ( все остальные )

Максимальная мощность

1,200 Вт

затухание

0.5 dB

КСВ

меньше 1.5:1

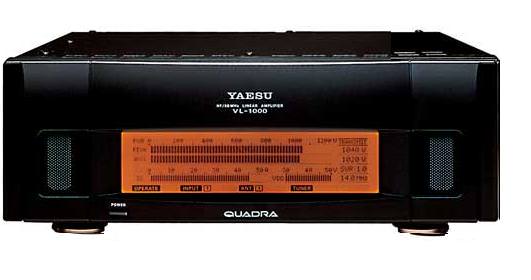

Фото VL-1000

Усилитель мощности VL-1000 Linear Amplifier
Усилитель мощности VL-1000 Linear Amplifier


Цена: 365300 руб.
Артикул: 00001645

Нет в наличии.

Доставка по Москве бесплатная


Гарантия производителя:
Радиооборудование и аксессуары, антенно-фидерное оборудование - 1 год
Аккумуляторные батареи - 6 месяцев

Цена актуальна на: 04.09.2024
