Рация Yaesu FTM-400XDR

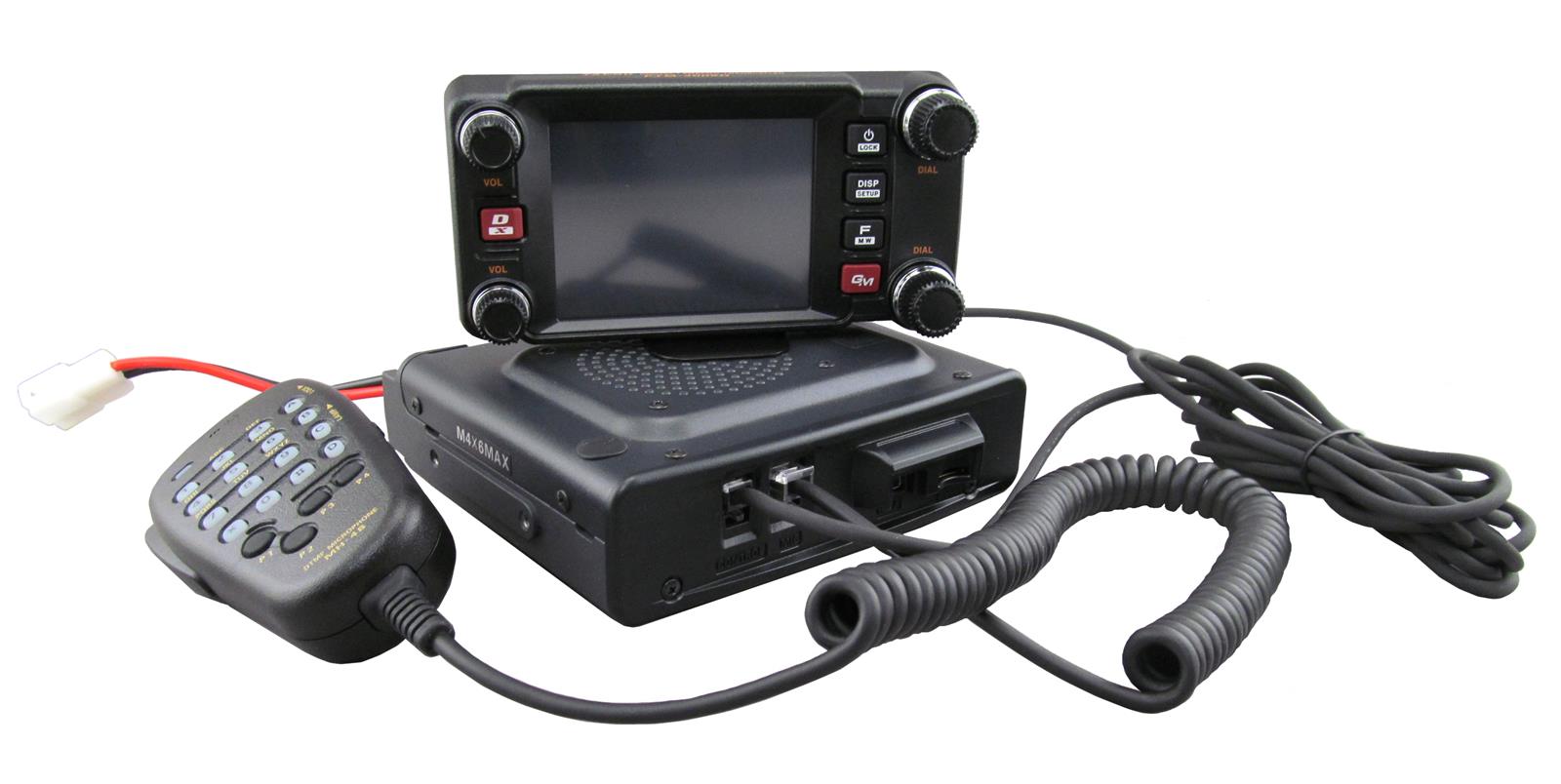

Цифровая рация Yaesu FTM 400XDR, работающая одновременно на двух частотах, прежде всего ассоциируется комфортом, с которым происходит оперирование с прибором. Увеличенная передняя панель умещает на себе полноцветный жидкокристаллический дисплей и четыре валкодера - по два на каждую из двух рабочих частот, которыми можно работать одновременно. Максимальная мощность передачи в 50 Вт обеспечит большой радиус распространения сигнала. Благодаря GPS-модулю и поддержке системы мониторинга APRS.

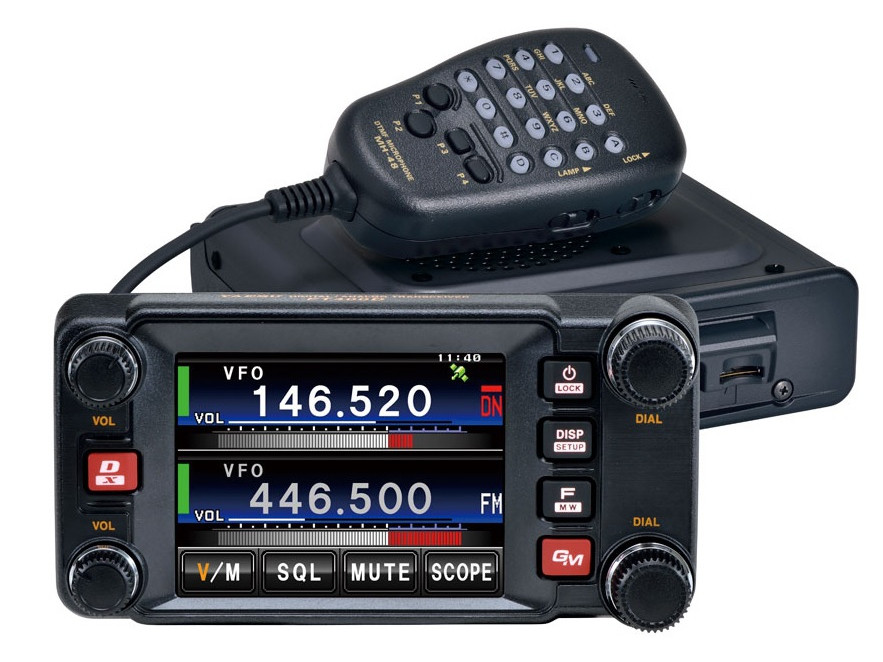

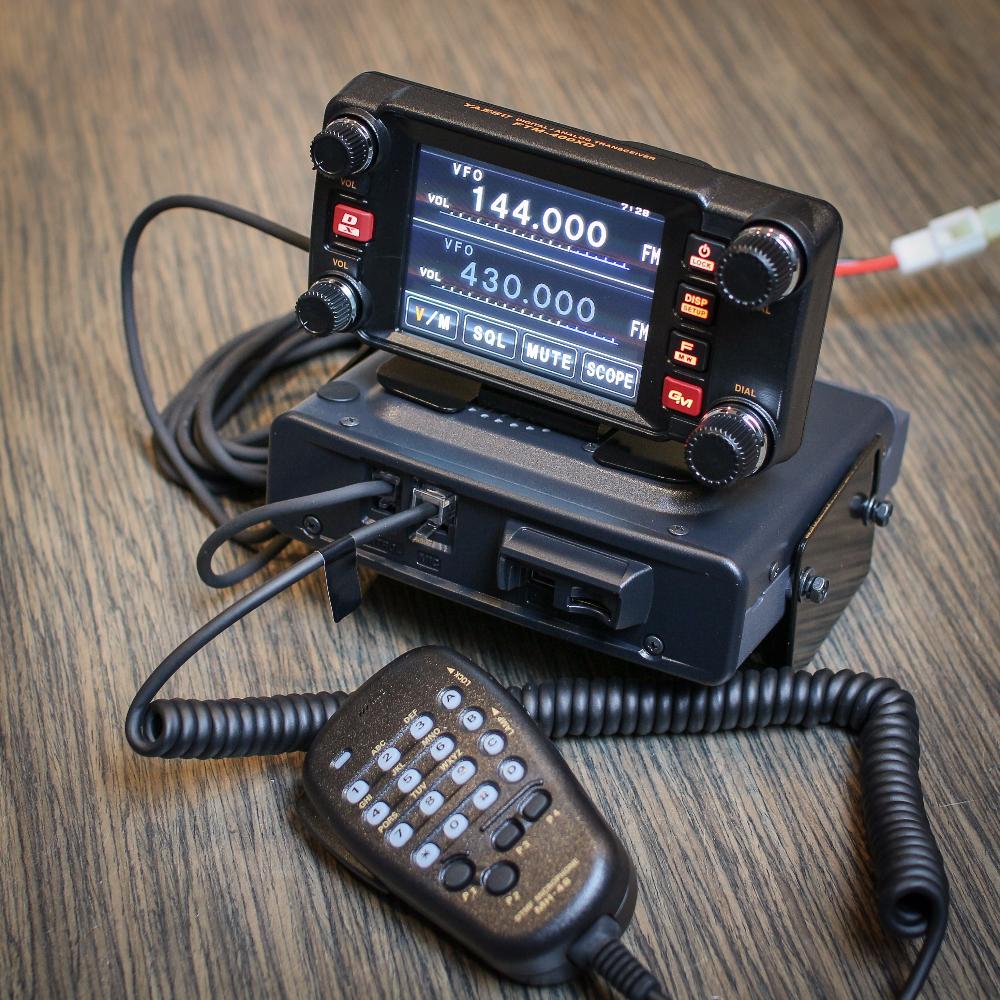

Первая же деталь, бросающаяся в глаза при взгляде на данную модель - это передняя панель устройства, по больше части состоящая из экрана. Помимо очевидной наглядности цветного изображения на дисплее, упоминания заслуживает тот факт, что он является сенсорным. Эти черты делают интерфейс понятным практически каждому - между пользователем и богатыми возможностями радиостанции больше нет прослойки в виде громоздкого и запутанного набора комбинаций для активации конкретной функции.
Переход на цифровые технологии затронул в дизайне рации не только режимы передачи, но и общий подход к отображению и, что немаловажно, хранению данных. Все настройки и 500 сохранённых каналов могут быть сохранены на SD-карту, упрощая клонирование станции в разы. Повсеместный отказ от проводов ожидаемо не обошёл стороной и FTM-400XDR - стандартная тангента при желании заменяется на приобретаемую отдельно беспроводную. Имеются в продаже также и выносные манипуляторы с встроенной фотокамерой. Программное обеспечение рации позволяет передавать снимки, сделанные с такой камеры, в цифровом режиме.
Режимы работы передатчика:

• аналоговый. Традиционная аналоговая передачи частотно модулированного сигнала. Учитывая поддержку цифрового кодирования сданных, этот режим будет уместен преимущественно в ситуациях, когда сигнал едва различим среди шумов и аппаратно выделить голос среди помех не представляется возможным;
• цифровая передача данных(data FR mode). В этом режиме вся полоса пропускания в 12,5 кГц отводится под массив закодированных данных, превращая радиостанцию в своего рода модем;
• цифровая передача голоса (мoice FR mode). Весь частотный ресурс канала используется для передачи голосовой информации; цанные/голос (V/D Mode). Голос и данные передаются на разных подчастотах. При этом в качестве данных выступают корректирующие коды, компенсирующие воздействия помех.

Это очередной шаг в представлении Yaesu Новой Цифровой Коммуникационной Эры в Любительском радио!



 Особенности:
-Модуляция: C4FM FDMA с полосой пропускания 12,5 кГц
-Режимы: V/D, VOICE FR, DATA FR, ANALAOG FM
-Автоматический выбор режима
-Дисплей: 3,5-дюймовый полноцветный с сенсорной панелью управления
-Функция snapshot и передача изображения
-Многострочный цифровой монитор
-APRS: 1200/9600 бит/с
-2 независимых приемника
-слот: micro SD

Параметры:

Характеристика	Значение
Диапазон частот, МГц:	А (Основной приём)/B (Субприём) Диапазон RX: 108-137 (Авиа) 137-174 (144 Любительский) 174-400 (Основной 1) 400-480 (430 Любительский) 480-999.99 (Основной 2) Диапазон TX: 144-146 или 144-148 430-440 или 430-450
Шаг сетки, кГц	5/6,25/8,33/10/12,5/15/20/25/50/100 (8,33 только для Авиа
Каналы	1038
Вид излучения	F1D, F2D, F3E, F7W
Стабильность частоты, ррМ	±2,5 от -20С° до +60С°
Сопротивление антенны, Ом	50
Напряжение питания, В	13,8
Потребляемый ток, А	0,5 (Приём) 11 (50Вт, 144МГц) 12 (50Вт, 430Мгц)
Рабочие температуры	от -20С° до +60С°
Габариты, мм	140 x 40 x 125 (станция) 140 х 72 х 20 (панель)
Вес, г	1200
Передатчик
Мощность, Вт	50/25/5
Тип модуляции	F1D, F2D, F3E: модуляция изменением реактивного сопротивления F7W: C4FM
Внеполосное излучение, менее, дБ	60
Сопротивление микрофона	2 кОм
Входное сопротивление разъёма данных	10 кОм
Приёмник
Тип приёмника	Супергетеродин двойного преобразования
Промежуточные частоты	Приёмник А: 1) 47,25 МГц 2) 450 кГц Приёмник Б: 1) 44,85МГц 2) 450кГц
Чувствительность приёмника	Аналоговый режим 108-137 МГц (АМ) 0.8мкВ TYP для 10дБ SN 137-140 МГц (FМ) 0.2мкВ для 12дБ SINAD 140-150 МГц (FМ) 0.2мкВ для 12дБ SINAD 150-174 МГц (FМ) 0.25мкВ для 12дБ SINAD 174-222 МГц (FМ) 0.3мкВ TYP для 12дБ SINAD 222-300 МГц (FМ) 0.25мкВ TYP для 12дБ SINAD 300-336 МГц (АМ) 0.8мкВ TYP для 10дБ SINAD 336-420 МГц (АМ) 0.25мкВ для 12дБ SINAD 420-470 МГц (АМ) 0.2мкВ TYP для 12дБ SINAD 470-520 МГц (АМ) 0.2мкВ для 12дБ SINAD 800-900 МГц (АМ) 0.4мкВ TYP для 12дБ SINAD 900-999.99 МГц (АМ) 0.8мкВ TYP для 12дБ SINAD Цифровой режим 140-150 МГц (АМ) 0.19мкВ TYP для BER 1% 420-470 МГц (АМ) 0.19мкВ TYP для BER 1%
Чувствительность шумоподавителя	0,16мкВ (144/430 МГц)
Избирательность	AM, FM 12кГц/35кГц (-6дБ/-60дБ)
Выходная мощность Н/Ч	3Вт (8Ом, КНИ10%, 13.8В) встроенный динамик 8Вт (4Ом, КНИ10%, 13.8В) при подключении MLS-200-M10
Сопротивление громкоговорителя	4-16Ом
Паразитное излучение приёмника	4нВт и менее



Совместимые аксессуары:

Микрофон с камерой MH-85 A11U	DTMF микрофон MH48 A6JA	Выносной микрофон MH-42 C6J
Влагозащищенный выносной громкоговоритель MLS-200-M10	Bluetooth гарнитура BH-2A	Bluetooth адаптер BU-2
Модуль голосового оповещения FVS-2	Вакуумное крепление MMB-98	Зарядное устройство для BH-2A гарнитуры CD-40
220-240 VAC зарядное устройство PA-46C	Кабель для подключеник к ПК SCU-20	Раздленительный кабель (6м) CT-162
Аналаговый кабель CT-166	Кабель для передачи данных CT-163	Кабель для передачи данных CT-165
Кабель для передачи данных CT-167

Аксессуары:


Микрофон YAESU MH-85 A11U (тангета с фотокамерой для радиостанций FT-1DR FT-2DR FT-3DR FTM-400)

Микрофон YAESU MH-42 C6J (тангента для радиостанций FTM-350AR / FTM-400 DR/ FTM-100DR)

Динамик Vertex MLS-200

Кронштейн YAESU MMB-98 лицевой панели для FTM-350R/AR

Зарядное устройство Vertex CD-40 без PA-46C

ЗУ Yaesu PA-46C для VX-3R

Программатор YAESU SCU-20 PC connection cable кабель для FTM-400

---

Таблица совместимости аксессуаров Yaesu

---
