Антенный тюнер Yaesu FC-30

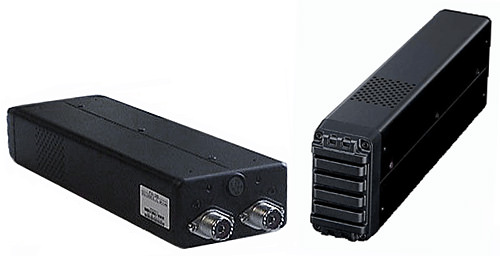

Автоматический КВ тюнер FC-30, устанавливается рядом с трансивером. Подходит для FT-857, FT-897. Диапазон согласования по сопротивлению 14 - 170ом.

Схема FC-30 представляет из себя простую Г-образную цепь, в которой с помощью реле коммутируются катушки и конденсаторы.

Подключение к трансиверу производится двумя кабелями, по одному идет ВЧ напряжение, а по другому управляющие сигналы. Включение FC-30 производится в пунктах 20 и 85 основного меню трансивера.

В тюнере есть встроенная память, которая запоминает настройки и позволяет быстрее настраиваться при переключении антенн. Мощность при настройке составляет от 4 до 60 ватт, и настройка занимает 5 секунд или менее. Тюнер может запоминать до 100 вариантов настройки.

Питание тюнера FC-30 13,7 В берется непосредственно от трансивера.

Диапазон настройки сопротивлений составляет от 16,5 до 170 Ом.

Имеется кнопка на тюнере для очистки памяти тюнера.

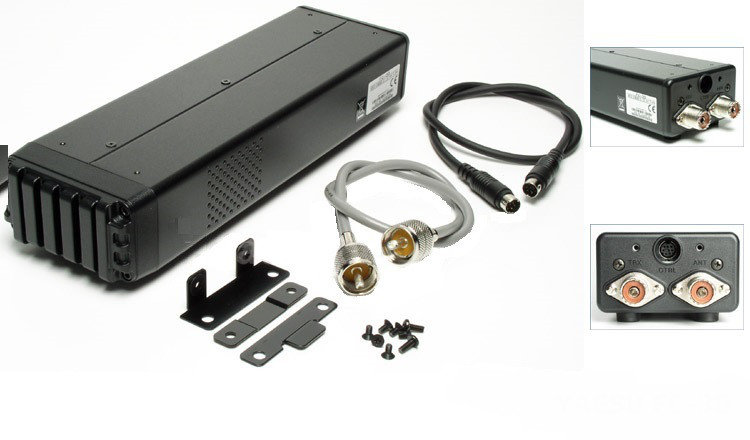

В комплект входит 2 кабеля по 0,45м - коаксиальный и кабель управления.
