- Гибридная конфигурация SDR
В дополнение к узкополосному SDR-приемнику, который может похвастаться превосходной базовой производительностью, цифровая обработка гибридной конфигурации с SDR с прямой оцифровкой позволяет включать визуализацию спектроскопа в реальном времени.
*Высококачественные руфинг фильтры 300 Гц и 1,2 кГц (опция)
- Узкополосный SDR
Высококачественные кварцевые руфинг фильтры дают феноменальные мультисигнальные характеристики
Конструкция преобразователя (вниз) приемника аналогична FTDX5000. Первая частота ПЧ составляет 9 МГц, а смеситель реализован на полевых двухзаворных транзисторах транзисторах (MOS FET) по схеме двойного балансного смесителя D-quad с отличными интермодуляционными характеристиками. Узкополосная конфигурация SDR позволяет использовать узкополосные кварцевые руфинг фильтры, которые имеют высокий коэффициент прямоугольности. Это позволяет достичь удивительной производительности при приеме нескольких сигналов в сложной обстановке современного эфира.
В дополнение к преобразованию "вниз" ПЧ в приемниках FTDX101 реализованы легендарные мощные входные каскады YAESU, выдающийся малошумящий гетеродины приемника, руфинг фильтры с высоким коэффициентом прямоугольности и новейшие схемотехнические решения. Следовательно, BDR (динамический диапазон по блокированию) в диапазоне 14 МГц достигает 150дБ или более, RMDR (динамический диапазон взаимного смешивания) достигает 123 дБ или более, а 3-й IMDR (динамический диапазон интермодуляции третьего порядка) достигает 110 дБ или более.
- Узкополосный SDR + SDR с прямой оцифровкой
Сочетает отличную производительность приемника и функциональность гибридного SDR
Цифровой спектроскоп в режиме реальном времени
Узкополосный SDR-приемник отсеивает сильные внеполосные сигналы, используя супергетеродинный метод с узкополосными фильтрами, которые значительно ослабляют нежелательные внеполосные излучения, а полезные сигналы в полосе пропускания преобразуются в цифровые с помощью высокоточного 18-битного аналого-цифрового преобразователя и отправляется в FPGA (программируемая логическая интегральная схема типа FPGA) для обработки сигналов.
В серии FT DX 101 используется гибридная конфигурация SDR, в которую встроен приемник SDR с прямой оцифровкой для просмотра состояния всего диапазона в режиме реального времени, а также отличные динамические характеристики приемника, благодаря схеме узкополосного приемника SDR.
При использовании такой гибридной конструкции, улучшается общая производительность всей системы премного тракта FTDX101. SDR с прямой оцифровкой используется для вывода панорамы всего диапазона и позволяет наблюдать даже самый слабый сигнал, как только он появится. А узкополосный SDR дает возможность настроиться на него, отфильтровать и затем декодировать.
Если рядом с вашим местоположением есть мощная AM-станция или вы работаете в эфире в условиях, когда на диапазоне много других сильных сигналов от контесменов, то сигналы за пределами диапазона можно ослабить с помощью очень эффективного руфинг фильтра в первом каскаде аналого-цифрового преобразователя. Это уменьшает нагрузку на аналого-цифровой преобразователь, который является слабым местом с точки зрения всей схемы приемного тракта. Таким образом, помехи уменьшатся, что позволит продолжать работу даже в условиях больших помех.
- Чистый прием благодаря низкому уровню собственных шумов
Синтезатор с очень низким уровнем шума; HRDDS 400 МГц (высокоточный цифровой генератор прямого синтеза).
Отношение сигнал/шум основного гетеродина, входящего в 1-й смеситель, является важным фактором улучшения характеристик мультисигнальности. Основной синтезатор серии FTDX101 использует технологию HRDDS (высокоточный цифровой генератор прямого синтеза), работающий на частоте 400 МГц, который используется в FTDX5000. Эта конфигурация схемы отличается от общепринятой схемы ФАПЧ для гетеродинов. При создании сигнала путем прямого деления высокой частоты 400 МГц теоретическое время блокировки ФАПЧ становится равным нулю, и ухудшение отношения сигнал/шум к времени блокировки не происходит.
Значительное улучшение характеристики сигнал/шум за счет непосредственного разделения частот вносит существенный вклад в уменьшение шума на все каскады приемника, а также улучшает характеристику BDR (динамический диапазон по блокированию) в близости сильных сигналов.
В серии FTDX101 в дополнение к HRDDS 400 МГц используются новейшие малошумящие схемотехнические решения. В результате характеристика фазового шума синтезатора сигнала достигает превосходного значения -150 дБн/Гц или менее при разнесении 2 кГц.
Этот малошумящий высококачественный основной гетеродин вносит значительный вклад в характеристики мультисигнальности вплоть до соседних сигналов в несколько сотен.
- Несравненный VC-Tune с максимальным затуханием -70 дБ
Недавно разработанный преселектор VC-Tune с высокоточным шаговым двигателем обеспечивает превосходное затухание за полосой пропускания.
Автоматически перестраиваемый преселектор VC-Tune
В серии FTDX101 входной преселектор, унаследованный из FTDX9000, VC-Tune дополнительно улучшает высокопроизводительную систему входных цепей. Впервые в таком миниатюрном устройстве удалось добиться беспрецедентных характеристик затухания -70 дБ.
Использование переменного конденсатора совместно с высокоточным шаговым двигателем позволяет сократить размеры преселектора по сравнению с μ-системой.
В VC-Tune удалось избавиться от раздражающих щелчков, переключающихся реле, благодаря полному покрытию диапазона переменным конденсатором, приводимым в действие шаговым двигателем в автоматическом режиме. Данная система позволила избавиться от переключающихся с помощью реле, катушек и конденсаторов.
Если на диапазоне имеется несколько сильных сигналов, нажмите клавишу «VC TUNE» и вращая MPVD (внешнее кольцо на ручке VFO) активируйте шаговый двигатель для настройки переменного конденсатора. Точная настройка ручкой VFO позволяет максимально ослабить сильный сигнал.
VC-Tune сохраняет последнюю настройку каждого диапазона, поэтому, при перемещении по разным диапазонам и возврате, дает возможность использовать сохранившиеся настройки преселектора.
- Кристальная чистота передаваемого сигнала
Высококачественная передача с непревзойденными характеристиками фазовых шумов.
Выходной каскад передтчика обеспечивает непревзойденную чистоту сигнала
Идеальные характеристики соотношения сигнал/шум, обеспечиваемые HRDDS 400 МГц (высокоточный цифровой генератор прямого синтеза), используемые в цепи гетеродина, также вносят существенный вклад в работу передатчика. В общем, шум или искажения могут возникать в зависимости от схемотехники и компонентов, вплоть до выходного каскада, который формирует передаваемый сигнал, даже если используется высококачественный гетеродин. В FTDX101 был проведен тщательный анализ каждого компонента вплоть до выходного каскада передатчика. Тактовая частота гетеродина от схемы HRDDS 400 МГц, которая распределяется по блокам FPGA, цифро-аналоговый преобразователь, оконечный каскад усилителя мощности и прочие тщательно отобранные компоненты позволяют улучшить отношение сигнал/шум передатчика.
Передаваемый сигнал FTDX101 напрямую генерируется 16-битным цифроаналоговым преобразователем без прохождения через цепи микшера, что обеспечивает отсутствие шума и искажений.
В результате высокие характеристики гетеродина сохраняются без ухудшения, а фазовые шумы передатчика достигают -150дБн/Гц с разносом 2кГц. Пользователь трансивера FTDX101 по достоинству оценит высокое качество и чистоту сигнала.
- Спектроскоп нового поколения 3DSS
Легкое восприятие изменений в силе сигналов
Недавно разработанная система 3DSS (3-мерный спектроскоп) прекрасно дополняет обычный водопад
Цветной сенсорный 7-дюймовый TFT дисплей
Размер: 7-дюймов, широкоформатный
Разрешение: 800х480 пикселей

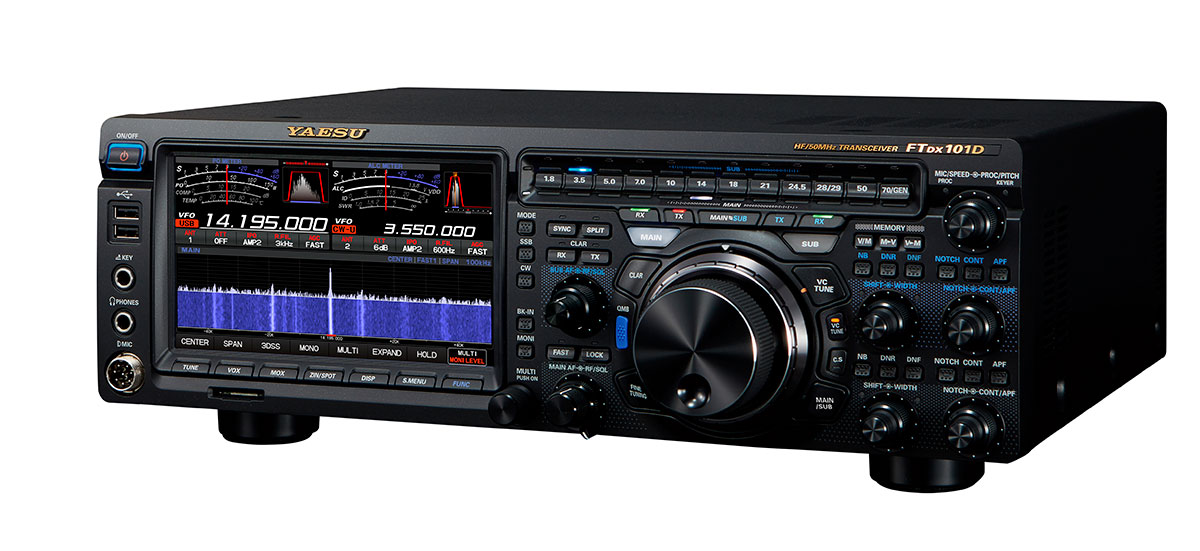

- ABI (индикатор активного диапазона) и MPVD (многофункциональное внешнее кольцо на ручке VFO)
Обеспечивает удобство в работе и прекрасную визуализацию, а также индикацию функций
В дизайне передней панели следует обратить внимание на прекрасное соотношение продуманной эргономики и использование высококачественных материалов
Главные органы управления, такие как основной энкодер VFO, VC-TUNE, WIDTH/SHIFT, удобно расположены для быстрого использования. Рядное расположение клавиш диапазона ABI (индикатор активного диапазона) над ручкой VFO повышает эффективность и удобство работы.
Даже с большим 7-дюймовым сенсорным дисплеем расположение индикаторов и органов управления обеспечивает хороший обзор и удобство использования.
ABI (индикатор активного диапазона)
Клавиши ABI горизонтально расположены в верхней части панели управления.
Если диапазон выбран для основного приемника (MAIN), светодиодный индикатор отображается белым цветом, а когда полоса выбран для дополнительного приемника (SUB), светодиодный индикатор отображается синим цветом. В состоянии передачи светодиод изменяет свой цвет на красный для понятно визуализации на каком диапазоне ведется передача.
При нажатии и удержании клавиши диапазона, загорается оранжевый светодиод, это можно использовать в качестве маркировки диапазона, на который настроена антенна, или для отображения диапазона, на котором работает редкая DX-станция. Под рядом кнопок выбора диапазона находится клавиша выбора между приемниками MAIN и SUB, а под ней находится клавиша назначения ручки VFO для MAIN или SUB, что позволяет при одновременном использовании двух приемников легко управлять настройкой и уменьшает вероятность ошибочной перестройки не того приемника.
MPVD (многофункциональное внешнее кольцо на ручке VFO)
MPVD - это большое многофункциональное алюминиевое кольцо, расположенное для удобства на ручке VFO. Кольцо позволяет управлять настройкой дополнительного приемника (SUB VFO), VC-TUNE, CLAR и C.S (функция выбираемая пользователем). MPVD - это удобный энкодер, который дает возможность настраивать важные функции трансивера не убирая руки с VFO. Кольцо выполнено в традиционном для Yaesu эргономичном дизайне.
- Программное обеспечение для ПК расширяет возможности
Даже на расстоянии можно с удобством визуализировать спектроскоп двух приемников и наслаждаться преимуществами гибридной SDR.
Управление трансивером можно выполнять удаленно с помощью локальной сети или Интернет
Программное обеспечение для управления с помощью ПК позволяет осуществлять дистанционное управление трансивером из любого местоположения через локальную сеть или Интернет (требуется дополнительный внешний блок LAN).
Помимо базовых операций по использованию в дистанционном режиме, можно использовать сдвоенный спектроскоп трансивера, что очень удобно. Кроме того, вы можете наслаждаться различными функциями, такими как мониторинг диапазона, подключив к локальной сети большой монитор и настраивая всевозможные функции, заложенные производителем в этот великолепный трансивер.
