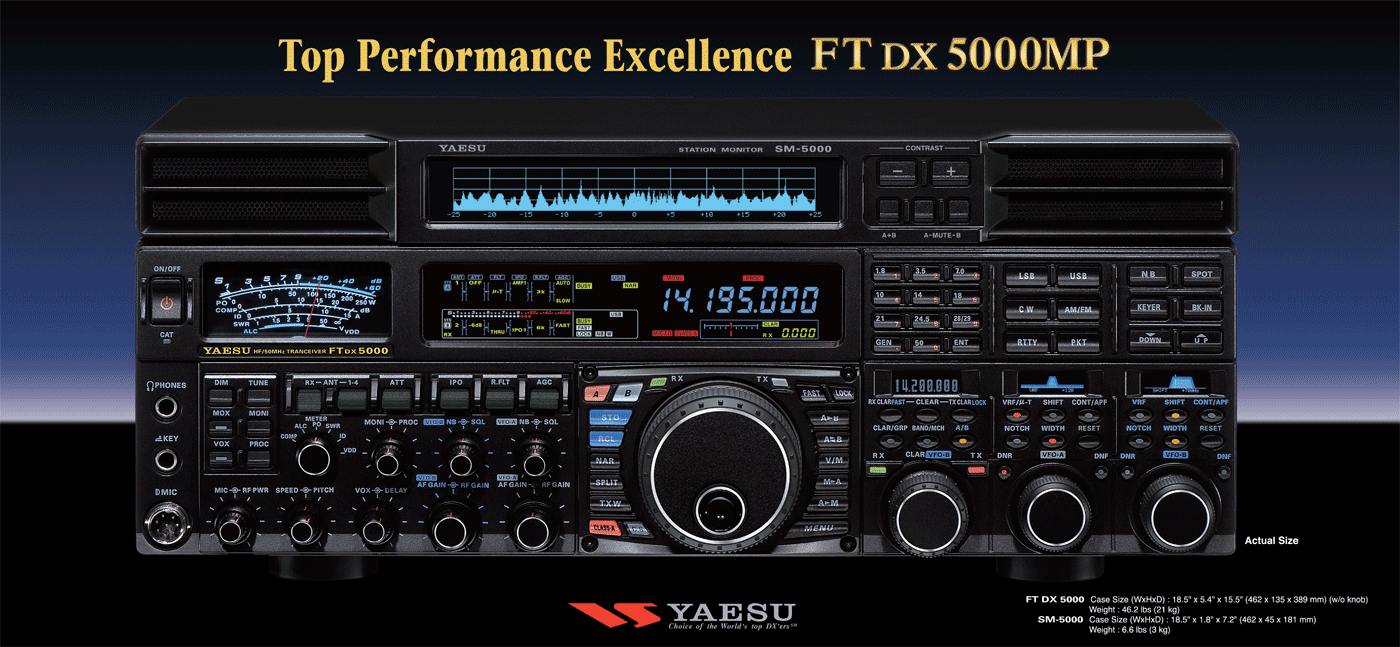

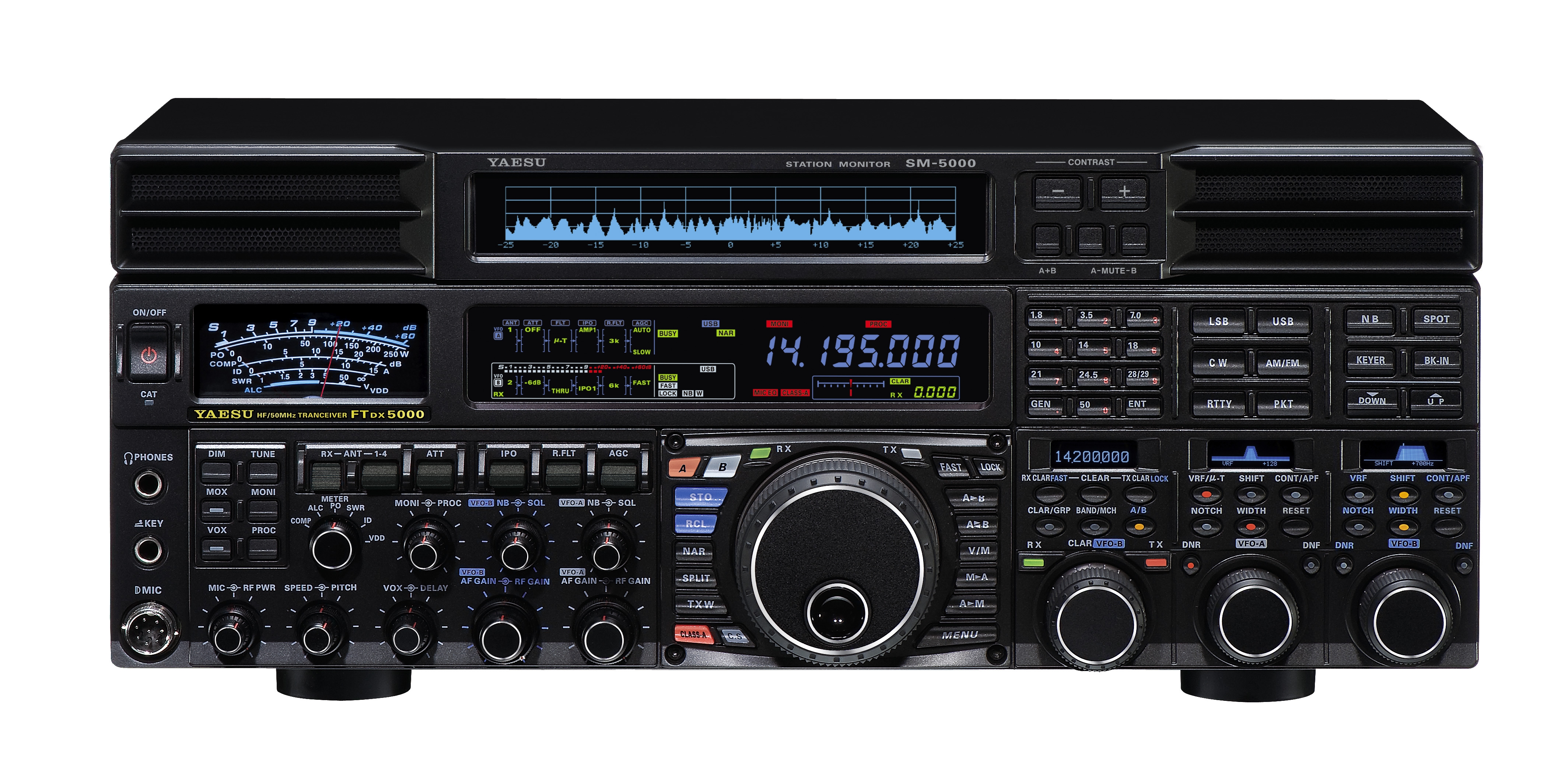

С июня 2014г. FT DX 5000 КВ трансивер существует только в версии FT DX 5000 Limited EXP, без модуля SM-5000.
При желании, модуль поиска SM-5000 приобретается отдельно.
Характеристики
Повышенный уровень выходной мощности 200 Вт
Надежный и высокопроизводительный оконечный усилительный каскад радиостанции FTDX 5000 включает в себя два высоконадежных полевых транзистора, VRF-150 (напряжение сток-исток 170 В, напряжение исток-затвор ±40 В, общая рассеиваемая мощность 300 Вт) в двухтактной конфигурации, надежно обеспечивает уровень выходной мощности 200 Вт (класс работы А, 75 Вт).
Внутренний источник питания
Все три приемопередатчика серии FTDX 5000 имеют встроенный источник питания
ДВА абсолютно независимых приемных каскада
Все приемопередатчики FTDX 5000 имеют два (2) абсолютно независимых приемника, что обеспечивает производительность и гибкость применения, которая ранее была доступна только в гораздо более дорогих моделях радиостанций.
диапазон и точка пересечения (IP3) 3-го порядка
Однополосный SSB (ширина диаграммы направленности 2.4 кГц)
10 кГц SEP.:106 дБ, IP3 +40 дБм
Непрерывный CW (ширина диаграммы направленности 500 Гц)
10 кГц SEP:112 дБ, IP3 +40 дБм
2 кГц SEP. :105 дБ, IP3 +36 дБм
1 кГц SEP. : 99 дБ, IP3 +25 дБм
*Генератор переменной частоты VFO-A/Основной приемник @ 14 МГц, IPO1

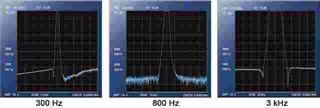

Сверхточные “верхние” фильтры
Сверхточные “верхние” фильтры для генератора переменной частоты VFO-A/Основного приемника.
Частота фильтрации выбирается: *300 Гц, 600 Гц, 3 кГц (шестиполюсный кварцевый фильтр), 6 кГц, 15 кГц (четырехполюсный монолитный кварцевый фильтр MCF)
*Фильтр 300 Гц является необязательным для FTDX 5000 и FTDX 5000D. В радиостанции FTDX 5000MP он встроен.
Высокопроизводительный 32-битный цифровой сигнальный процессор Yaesu DSP с плавающей запятой
Широко известный высокопроизводительный 32-битный цифровой сигнальный процессор DSP с плавающей запятой от компании Yaesu, построенный на основе TI TMS320C6727B (@300 МГц), по одному на каждый генератор переменной частоты VFO-A и VFO-B.
Пиковый аудиофильтр с изменяемым уровнем постоянного излучения CW и фильтры верхних/низких частот
Пиковый аудиофильтр с изменяемым уровнем постоянного излучения CW и фильтры верхних/низких частот, созданные на основе самых последних достижений в технологии цифровой обработки сигнала DSP.
- Ширина полосы при непрерывном излучении: 50/100/150/200/250/300/350/400/450/500 Гц
- Частота колебаний непрерывного излучения: 300~1050 Гц (с шагом регулирования 10 Гц)
Аналоговый прецизионный счетчик
Пользуйтесь той же измерительной системой больших размеров, что и в станциях серии FT DX 9000, благодаря аналоговому прецизионному счетчику и быстрому времени реакции.
Дисплеи с новыми функциями, облегчающими работу
В радиостанции имеется три дисплея с подсветкой для облегчения работы и управления частотой субгармоники, а также для функций графического отображения волны и меню.
Наличие выхода промежуточной частоты IF
Выход промежуточной частоты IF (9 МГц) с генератора переменной частоты VFO-A/Основного приемника
Удобная система индикации наиболее важных настроек
Радиостанция FTDX 5000 обеспечивает удобное и четкое отображение настроек коэффициента усиления микрофона / выходная радиочастотная мощность / частота колебаний при непрерывном излучении / скорость коммутации / уровень процессора / время задержки при голосовой передаче / время задержки при подключении.
-Их можно включать и выключать независимо друг от друга!
Представляем спектроскоп поиска станций SM-5000
Если для улучшения качества работы вам потребуется хороший спектроскоп, вы оцените наш полностью обновленный блок поиска станций SM-5000. В состав спектроскопа входит усовершенствованная система стереофонических громкоговорителей с превосходным качеством звучания – громкоговорители направлены на вас, а не в пространство над радиостанцией!
Прочие важные функции
- Блок управления данными Yaesu DMU-2000. Используйте его широкие возможности для регулировки звукового, частотного диапазона, спектра, записи событий в журнал, а также возможности его поворотного регулятора для управления радиостанцией с помощью подключенного компьютерного монитора.
- Внешние полностью автоматические блоки микроподстройки Yaesu. Существует три рабочих режима: A (диапазон 160 м), B (диапазоны 80 и 40 м), C (диапазоны 30 и 20 м).
Характерной особенностью трансивера является низкая первая ПЧ основного приёмника. Прмежуточная частота 9 МГц и добротные многокристальные руфинг-фильтры на частоты 300 Гц, 600 Гц, 3 кГц, 6 кГц, 15 кГц обеспечивают уникальную избирательность тракта.
УВЧ основного приёмника выполнен на малошумящем транзисторе 2SC4536 (NE46134) и включает в себя преселектор с плавной перестройкой частот от 1,8 до 28 МГц (VRF) и переключаемые полосовые фильтры на 15 фиксированных положений.
|
|
| Динамический диапазон основного приёмника: 112 dB, IP3 +40 dBm при разделении 10 кГц (CW / 500 HzBW, IPO1)
|
Разработанные для этого трансивера 6/8 кристальные кварцевые фильтры, обеспечивающие высокий коэффициент прямоугольности для селекции по первой ПЧ имеют следующие характеристики:
300 Гц (опционально, включен в MP),
600 Гц (6-кристальный кварцевый фильтр),
3 кГц (8-кристальный кварцевый фильтр),
6 кГц (4-резонаторный MCF фильтр)
15 кГц (4-резонаторный MCF фильтр).
|
Второй приёмник трансивера выполнен по классической технологии, с тройным преобразованием частоты. УВЧ с оригинальной системой перестраиваемого преселектора и переключаемых полосовых фильтров изготовлен на малошумящем транзисторе 2SC3357.
Смеситель первого преобразователя выполнен на 4-х тарнзисторах 3SK294. Руфинг-фильтр первой ПЧ имеет три значения на выбор 3/6/15 кГц. Частота первой промежуточной частоты выбрана 40,455 мГц, что облегчает селекцию сигналов по ПЧ. Третья ПЧ, как и в основном приёмнике, совмещена с блоком DSP.
